- Kliknij kolejno kartę analizy
panel obciążeń
Obciążenia. - Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia Obciążenie powierzchniowe.
- Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia. Informacje o przypadku obciążenia znajdują się w temacie Dodawanie przypadku obciążenia lub charakteru obciążenia.
- Dla parametru Zorientuj wybierz opcję Projekt lub Płaszczyzna robocza.
- W modelu naszkicuj odpowiednie obciążenia powierzchniowe. Wybierz na przykład narzędzie do szkicowania prostokątów i kliknij narożniki stropu. Aby uzyskać więcej informacji na temat szkicowania i narzędzi szkicowania, zobacz temat Szkicowanie.

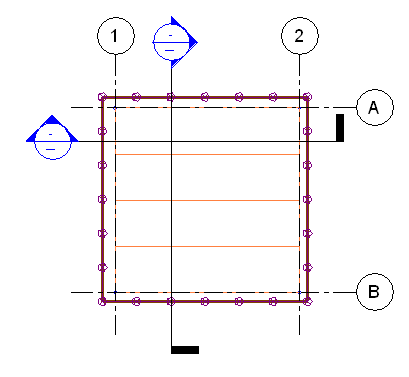

Obciążenie powierzchni stropu konstrukcyjnego po wskazaniu narożników stropu. Obciążenie jest ustawione w projekcie w kierunku ujemnych wartości osi z.

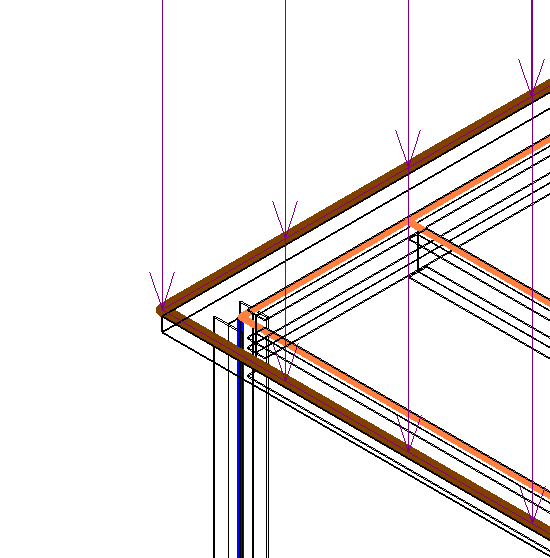

Uwaga: Symbole obciążenia są wyświetlane w trójwymiarowych widokach analitycznych lub w rzędnej jako strzałki podobnie do przedstawionego obciążenia powierzchni.
Obciążenie powierzchniowe z obiektem nadrzędnym
- Po zakończeniu szkicowania kliknij kartę Utwórz obwiednię obciążenia powierzchniowegopanel Obciążenie powierzchnioweZakończ obciążenie powierzchniowe.
- Kliknij kolejno kartę analizypanel obciążeńObciążenia.
- Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia
Podrzędne obciążenie powierzchniowe. - Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia. Informacje o przypadku obciążenia znajdują się w temacie Dodawanie przypadku obciążenia lub charakteru obciążenia.
- Dla parametru Zorientuj wybierz opcję Projekt lub Płaszczyzna robocza.
- Wybierz komponent, wzdłuż którego umieszczony będzie element obciążenia, np. strop konstrukcyjny. Obciążenie powierzchniowe w programie Revit zostanie narysowane w zakresie elementu.
W przypadku umieszczania obciążeń obiektu nadrzędnego dostępny do wybrania jest tylko model analityczny. Obciążenie nie zostanie zaakceptowane w przypadku fizycznej geometrii komponentów.
