Mierzenie elementów

Narzędzie Pomiar zapewnia szybki sposób pomiaru i tymczasowego wyświetlenia długości (oraz kąta od poziomu, w stosownych przypadkach) poszczególnych ścian lub linii wybranych w rzucie. W widokach elewacji można użyć tego narzędzia, aby wybrać tylko końce ściany biegnącej prostopadle do kierunku widoku (aby wyświetlić wysokość ściany). Zarówno w rzucie, jak i w widoku elewacji istnieje możliwość rysowania linii tymczasowej lub łańcucha linii łączących określone punkty. W obu przypadkach wymiary utworzone za pomocą tego narzędzia pozostają na ekranie aż do rozpoczęcia następnego pomiaru lub zakończenia działania narzędzia. Wymiary długości wyświetlane są także w polu Całkowita długość na pasku opcji.

  1. Kliknij kolejno kartę Zmieńpanel Zmierzlistę rozwijaną Zmierz i kliknij opcję (Zmierz pomiędzy dwoma odniesieniami) lub (Zmierz długość elementu).

    W przypadku wybrania opcji Zmierz pomiędzy dwoma odniesieniami, można zmierzyć określoną długość od punktu początkowego. Kliknij punkt początkowy, przesuń wskaźnik myszy w kierunku, w którym chcesz wydłużyć linię, i podaj wartość dla długości linii.

    W przypadku wybrania opcji Zmierz długość elementu, wybierz element w obszarze rysunku. Wymiary tymczasowe dla elementu i długość całkowita są wyświetlane na pasku opcji.

  2. Aby wyświetlić wymiary dla łańcucha rysowanych linii tymczasowych, na pasku opcji wybierz opcję Łańcuch i wykonaj jedną z poniższych czynności:
    • Określ serię punktów.
    • Określ kilka punktów lub określ pierwszy punkt, przesuń wskaźnik w kierunku, w którym chcesz wydłużyć linię, i podaj wartość dla długości linii, powtarzając te operacje, aż zostaną narysowane wszystkie linie w łańcuchu.

    Pole Całkowita długość na pasku opcji zachowuje aktualną całkowitą długość łańcucha. Kliknij dwukrotnie, aby zakończyć łańcuch.

    Uwaga: Łańcuch jest dostępny tylko w przypadku wybrania opcji Zmierz pomiędzy dwoma odniesieniami.
  3. Naciśnij klawisz Esc, aby zakończyć bieżący pomiar.
  4. Aby zakończyć pracę z narzędziem Zmierz, naciśnij dwukrotnie klawisz Esc.

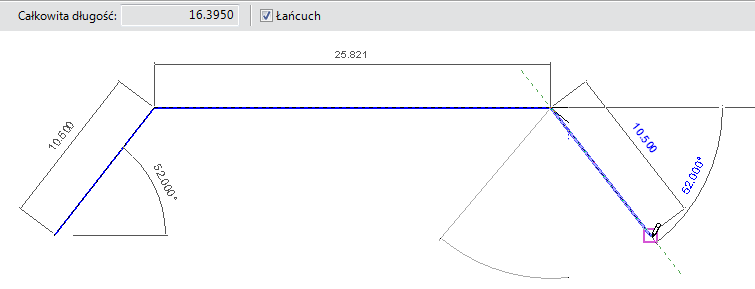

    Linia miarki z pomiarami długości i kątów

    Łańcuch miarki z długością całkowitą wyświetlaną na pasku opcji
