Program Revit udostępnia trzy główne typy szablonów zestawień rozdzielnic: rozdzielnica rozgałęzienia, rozdzielnica danych i tablica rozdzielcza.
- Panel rozgałęzienia. Ten typ szablonu może być używany tylko z rozdzielnicą. Urządzenia, które zostały przypisane do typu System zasilania, są skojarzone z szablonem panelu rozgałęzienia.
Można określić trzy różne konfiguracje dla paneli rozgałęzień. Typ szablonu panelu rozgałęzienia zawiera trzy różne domyślne szablony, umożliwiające dostosowanie różnych konfiguracji panelu, jak pokazano w następującej tabeli.
Konfiguracja panelu rozgałęzienia |
Nazwa szablonu |
Domyślna |
Dwie kolumny, obwody w poprzek |
Panel rozgałęzienia |
Calowe (do użycia w Stanach Zjednoczonych) |
Dwie kolumny, obwody w dół |
Panel rozgałęzienia 2 |
Calowe |
Jedna kolumna |
Panel rozgałęzienia 1 |
Metryczne |

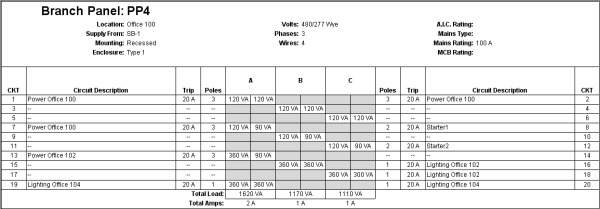

Zestawienie rozdzielnicy rozgałęzień z obwodami w dwóch kolumnach
- Panel danych. Ten typ szablonu może być używany tylko z panelem danych. Głównym celem zastosowania panelu danych jest identyfikowanie obwodów i gniazd danych oraz skojarzenie ich z numerami telefonicznymi. Panele danych mogą być połączone ze wszystkimi elementami, z wyjątkiem urządzeń zasilających. Typowe urządzenia podłączane do panelu danych to telefony, alarmy przeciwpożarowe i urządzenia ochrony. Na panelach danych jest wyświetlana pojedyncza kolumna obwodów.

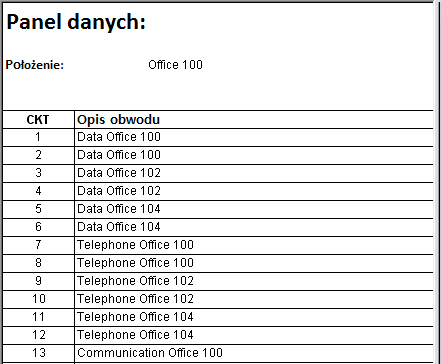

Zestawienie rozdzielnicy danych z jedną kolumną obwodów
- Tablica rozdzielcza. Ten typ szablonu może być używany z tablicą rozdzielczą. Zestawienia tablicy rozdzielczej zawierają informacje o tablicach rozdzielczych i połączonych do nich rozdzielnicach i innych urządzeniach.

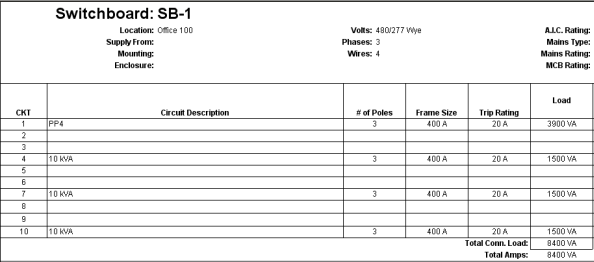

Zestawienie tablic rozdzielczych z jedną kolumną obwodów
