Zmiana kryteriów selektywnego sprawdzania i tolerancji

  1. Kliknij kolejno kartę analizypanel narzędzi.

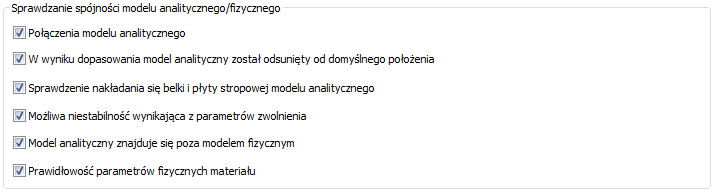

  2. Wybierz opcje ustawień modelu analitycznego do włączenia podczas kontroli integralności lub kontroli podpór.

    Domyślnie wszystkie opcje kryteriów selektywnego sprawdzania, z wyjątkiem prawidłowości parametrów fizycznych materiału, są włączone. Więcej informacji znajduje się w temacie Sprawdzanie automatyczne .

    • Funkcja Połączenia modelu analitycznego sprawdza, czy elementy modelu analitycznego są połączone ze sobą. Jest to skorelowane z wartością odległości podpór określonej w polu Tolerancje. Połączenia węzłów stanowią wyjątek; podczas sprawdzania ich połączenia tolerancja nie jest stosowana.
    • Model analityczny dopasowany z dala od domyślnego położenia. Model analityczny ma domyślną lokalizację opartą na elemencie fizycznym. Ten test sprawdza, czy model analityczny elementu zostanie dopasowany z dala od niego. Jest to skorelowane z wartością odległości dopasowania analitycznego określonego w polu Tolerancje.
    • Modele analityczne belki i stropu nakładają się na siebie. Jeśli modele fizyczne belki i płyty stropowej nakładają się na siebie, to następuje sprawdzenie, czy modele analityczne również się nakładają.
    • Funkcja Możliwa niestabilność wynikająca z parametrów zwolnienia sprawdza, czy warunki zwolnienia 2 połączonych elementów analitycznych są poprawne.
    • Funkcja Model analityczny poza modelem fizycznym sprawdza, czy model analityczny jest zawarty w modelu fizycznym. Tolerancja dla tego sprawdzenia jest określona przez wartość odległość między modelami analitycznym a fizycznym ustawionej w opcji Tolerancje.
    • Funkcja Prawidłowość parametrów fizycznych materiału sprawdza, czy właściwość zasobu materiału fizycznego jest przypisana do elementów analitycznych. Właściwość ta odnosi się do materiału fizycznego elementu.

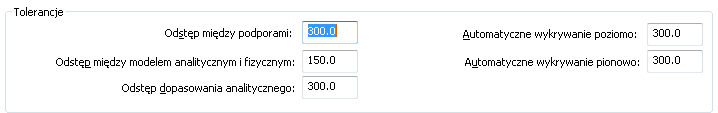

  3. W polu Tolerancje wprowadź odległości odpowiednie dla wybranych specyfikacji.
    • Odstęp między podporami określa odległość między fizycznym modelem elementu i fizycznym modelem podpór elementu.
    • Parametr Odległość między modelem analitycznym a fizycznym określa odległość między tymi modelami.
    • Parametr Odległość dopasowania modelu analitycznego określa odległość tego modelu od domyślnego położenia.
    • Parametr Poziome automatyczne wykrywanie określa odległość między modelem analitycznym a fizycznym dla elementów poziomych.
    • Parametr Pionowe automatyczne wykrywanie określa odległość między modelem analitycznym a fizycznym dla elementów pionowych.
  4. Kliknij przycisk OK.
