Zamiast automatycznego przeliczania biegu schodów przez program Revit można zdefiniować schody, szkicując obwiednie i podstopnice. Ta metoda pozwala na większą kontrolę podczas szkicowania podrysu schodów.
Szkicowanie linii obwiedni i podstopnic
- Otwórz widok planu lub widok 3D.
- Kliknij kartę Architektura
panel Obieglistę rozwijaną Schody
(Schody wg szkicu). - Kliknij kolejno kartę Zmień | Utwórz szkic schodówpanel Rysuj
Obwiednia. Naszkicuj obwiednie za pomocą jednego z narzędzi rysowania.
- Kliknij opcję Podstopnica.
Naszkicuj podstopnice za pomocą jednego z narzędzi rysowania.
- Opcjonalnie można określić typ poręczy schodów. Zobacz sekcję Określanie typu poręczy dla nowych schodów.
- Kliknij opcję
(Zakończ tryb edycji). Revit generuje schody wraz z dodanymi automatycznie poręczami.
Przykład

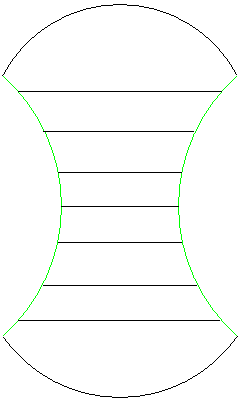

Schody naszkicowane przy użyciu narzędzi Obwiednia i Podstopnica

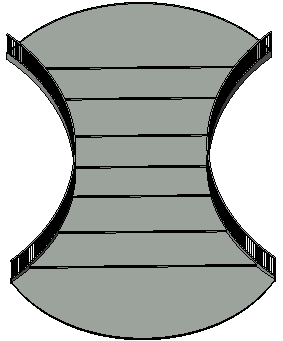

Widok 3D schodów naszkicowany przy użyciu narzędzi Obwiednia i Podstopnica
Poręcze do schodów ze spocznikami
Jeśli schody tworzone poprzez szkicowanie linii obwiedni i podstopnic zawierają spocznik, należy podzielić linie obwiedni w miejscach styku ze spocznikiem tak, aby położenie poręczy odzwierciedlało spocznik i pochylenie schodów.
- Wybierz schody i kliknij kolejno kartę Zmień | Utwórz szkic schodówpanel Zmień
Podziel. - Podziel linie granicy, gdzie zbiegają się ze spocznikiem.
Modyfikowanie schodów narysowanych za pomocą linii obwiedni i podstopnic
Wybierz schody, a następnie za pomocą narzędzi rysowania zmień podrys. Modyfikuj parametry typu i wystąpień schodów, aby zmienić ich właściwości.
Wskazówki
- Nie wolno łączyć ze sobą prawych i lewych linii obwiedni. Można narysować je jako linie pojedyncze lub linie złożone (np. połączone linie proste i łuki).
- Połącz linie podstopnic pomiędzy lewą i prawą obwiednią.
- Górna linia podstopnic w biegu schodów przedstawia rzeczywisty stan podstopnicy bez stopnia.
