Dzielenie ścian w poziomie

Możesz podzielić ścianę wzdłuż linii poziomej w elewacji lub widoku 3D. Po podzieleniu ściany w programie Revit jest ona traktowana jak dwie odrębne ściany, co oznacza, że obie części można modyfikować niezależnie od siebie.

Przykładowo w dwupoziomowym budynku podział jest przyciągany do poziomu 2, a górna część ma wiązanie podstawy poziomu 1. Niższa ściana ma wysokość wiązaną poziomu 2. Jeśli dzieli się ściany w innym punkcie poza poziomami, dolna ściana ma jasno określone wiązanie wysokości, a górna ściana ma wartość dla odsunięcia podstawy. Aby uzyskać więcej wyjaśnień dotyczących tych właściwości, zobacz temat Właściwości wystąpienia ściany.

  1. Kliknij kolejno kartę Zmieńpanel Zmień (Podziel element).
  2. Umieść wskaźnik na ścianie lub linii w punkcie, gdzie chcesz dokonać podziału.
    Uwaga: Ścianę złożoną można podzielić wyłącznie w pionie.

    W przypadku umieszczenia wskaźnika w pobliżu krawędzi pionowych będzie na ścianie wyświetlana tymczasowa linia pozioma. Można przyciągać do poziomów, aby podzielić równo ścianę między poziomami.

    Pojawianie się tymczasowej linii poziomej

  3. Kliknij, aby umieścić podział.

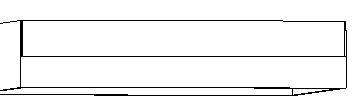

    Zostanie wyświetlona stała linia pozioma na ścianie wskazująca podział.

    Podział stały poziomy
