Etykietowanie wymiarów w celu utworzenia parametrów

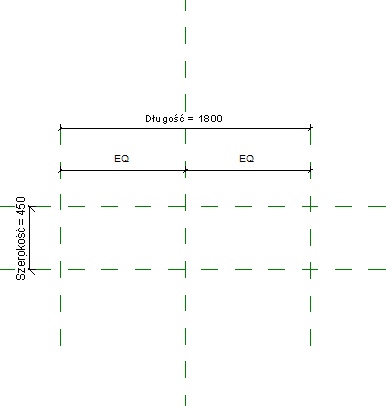

Po zwymiarowaniu szkieletu rodziny należy opisać wymiary etykietami, aby utworzyć parametry. Na przykład wymiary podane poniżej zostały opisane etykietami z parametrami długości i szerokości.

Wymiary z etykietą stają się modyfikowalnymi parametrami rodzin. Można modyfikować ich wartości, używając okna dialogowego Typy rodzin w Edytorze rodzin. Podczas wczytywania rodziny w projekcie można zmienić dowolne parametry elementów na palecie Właściwości. Ewentualnie w oknie dialogowym Właściwości typów można zmodyfikować wartości parametru typu.

Jeśli w rodzinie istnieje parametr typu wymiaru, można go wybrać jako etykietę. W przeciwnym razie należy utworzyć parametr i określić, czy jest to parametr wystąpienia czy typu.

Aby opisać wymiary etykietami i utworzyć parametry

  1. W Edytorze rodzin wybierz wymiar.
  2. Na pasku opcji w polu Etykieta wybierz parametr lub wybierz opcję <Dodaj parametr...> i utwórz wymagany parametr.

    Zobacz temat Tworzenie parametrów. Po utworzeniu parametru można użyć narzędzia Typy rodzin w panelu Właściwości, aby zmodyfikować wartość domyślną lub określić wzór zgodnie z potrzebami.

  3. Można wybrać opcję Linia odniesienia, aby utworzyć linię odniesienia dla wymiaru.
