Tworzenie profilu ściany osłonowej

Komponent szczegółu można zagnieździć wewnątrz rodziny przeciągnięć profilu (gzymsy, wiatrownice, rynny i krawędzie płyt stropowych) i użyć kontrolek widoczności do określenia kiedy komponent szczegółu jest wyświetlany wewnątrz projektu. Gdy gzyms jest przecinany w projekcie, komponent szczegółu wyświetla się zależnie od ustawień widoczności wewnątrz pliku rodziny gzymsów nadrzędnych. Można także mieć wiele komponentów szczegółu wyświetlających się w określonym poziomie widoczności dla określonego widoku przeciętego przeciągnięcia profilu.

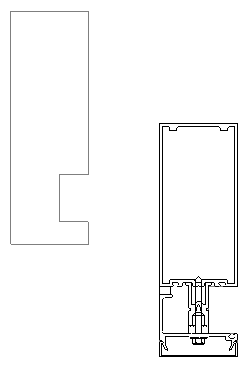

Przykład szprosu kurtynowego z zagnieżdżonym komponentem szczegółu

Wskazówka: Można także importować szczegół, taki jak plik DWG i zastosować tę samą kontrolę widoczności do niego.

Zobacz także Zagnieżdżanie i współdzielenie rodzin komponentów.

Aby wczytać komponent szczegółu

Aby dodać komponent szczegółu do przeciągnięcia profilu

Aby określić widoczność komponentu szczegółu

  1. Otwórz lub utwórz rodzinę gzymsów nadrzędnych.
  2. Kliknij kolejno kartę Utwórzpanel Szczegół (Komponent szczegółu).
  3. Kliknij przycisk Tak, aby wczytać rodzinę komponentów szczegółu.
  4. W oknie dialogowym Wczytaj rodzinę wybierz rodzinę komponentów szczegółu i kliknij przycisk Otwórz.
  5. Kliknij w obszarze rysunku, aby dodać komponent szczegółu do rodziny przeciągnięć profilu.
  6. Jeśli to konieczne, użyj wyrównania lub wymiarów, aby związać położenie komponentu szczegółu.
  7. Wybierz zagnieżdżony komponent szczegółu.
  8. Kliknij kolejno kartę Zmień | Elementy szczegółówpanel Widoczność (Ustawienia widoczności).
  9. W oknie dialogowym Ustawienia widoczności elementu rodziny określ poziom szczegółowości (niski, średni i/lub wysoki) i kliknij przycisk OK.

    Po wczytaniu do projektu przeciągnięcie profilu jest wyświetlane podczas cięcia przy określonym poziomie szczegółowości.
