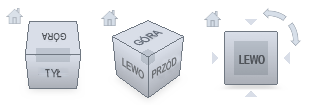

Narzędzie ViewCube to trwały, obsługiwany za pomocą klikania i przeciągania interfejs, który umożliwia przechodzenie między widokiem normalnym modelu a jego widokiem izometrycznym. Po włączeniu narzędzie ViewCube jest wyświetlane w jednym z rogów okna nad modelem w stanie nieaktywnym. Narzędzie ViewCube sygnalizuje wizualnie bieżący punkt obserwacji modelu, reagując na zachodzące zmiany widoku. Po ustawieniu wskaźnika myszy na narzędziu ViewCube staje się ono aktywne. Można wtedy przeciągnąć lub kliknąć narzędzie ViewCube, przejść do jednego z dostępnych widoków standardowych, obrócić bieżący widok lub przejść do widoku głównego modelu.
Sterowanie wyglądem narzędzia ViewCube
Narzędzie ViewCube jest wyświetlane w jednym z dwóch stanów: nieaktywnym lub aktywnym. Gdy narzędzie ViewCube jest nieaktywne, domyślnie jest wyświetlane jako częściowo przezroczyste, aby całkowicie nie przysłaniało widoku modelu. Gdy jest aktywne, jest wyświetlane jako nieprzezroczyste i może przysłonić widok obiektów w bieżącym widoku modelu.
Oprócz sterowania poziomem nieprzezroczystości nieaktywnego narzędzia ViewCube użytkownik może sterować również następującymi właściwościami narzędzia ViewCube:
- Wielkość
- Położenie
- Orientacja domyślna
- Wyświetlanie kompasu
Korzystanie z kompasu

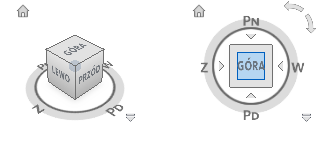

Kompas będzie wyświetlany poniżej narzędzia ViewCube i będzie wskazywać kierunek północny zdefiniowany w modelu. Aby obrócić model, kliknij literę głównego kierunku geograficznego na kompasie; aby interaktywnie obracać model wokół punktu obrotu, kliknij i przeciągnij jedną z liter kierunku głównego lub pierścień kompasu.
Aby sterować rozmiarem narzędzia ViewCube
- Kliknij prawym przyciskiem myszy narzędzie ViewCube, a następnie kliknij przycisk Opcje.
- W oknie dialogowym Opcje, w obszarze Wygląd ViewCube wybierz rozmiar z listy rozwijanej Rozmiar ViewCube.
- Kliknij przycisk OK.
Aby sterować poziomem nieprzezroczystości narzędzia ViewCube
- Kliknij prawym przyciskiem myszy narzędzie ViewCube, a następnie kliknij przycisk Opcje.
- W oknie dialogowym Opcje, w obszarze Wygląd ViewCube wybierz opcję z listy rozwijanej Poziom nieprzezroczystości.
- Kliknij przycisk OK.
Aby wyświetlić kompas poniżej narzędzia ViewCube
- Kliknij prawym przyciskiem myszy narzędzie ViewCube, a następnie kliknij przycisk Opcje.
- W oknie dialogowym Opcje, w obszarze Kompas wybierz opcję Pokaż kompas z ViewCube (tylko bieżący projekt).
Pod narzędziem ViewCube zostanie wyświetlony kompas wskazujący kierunek północny modelu.
- Kliknij przycisk OK.
Narzędzie nawigacyjne Autodesk® ViewCube® oferuje wizualną sygnalizację bieżącej orientacji modelu. Korzystając z narzędzia ViewCube, można dopasować rzutnię modelu.
