Wymiary kątowe mogą być umieszczane na wielu punktach odniesienia dzielących wspólne punkty przecięcia. Nie jest możliwe przeciągnięcie łuku wymiaru, tak aby utworzył pełny okrąg.
- Kliknij kolejno kartę Opis
panel Wymiar
(Kątowy). - Umieść wskaźnik myszy na elemencie i kliknij, aby utworzyć punkt początkowy wymiaru. Wskazówka: Można przełączać punkt odniesienia wymiaru pomiędzy powierzchnią ściany a jej osią przy pomocy klawisza Tab.
- Umieść wskaźnik myszy na elemencie nierównoległym do pierwszego i kliknij. Wskazówka: Możesz wybrać wiele punktów odniesienia do wymiarowania. Każdy element, który wymiarujesz, musi przechodzić przez wspólny punkt. Na przykład, aby stworzyć wymiar kątowy o wielu punktach odniesienia pomiędzy czterema ścianami, każda z czterech ścian musi przechodzić przez wspólny punkt.
- Przeciągnij kursor, aby ustawić wielkość wymiaru kątowego. Wybierz sektor, w którym chcesz wyświetlić wymiar.

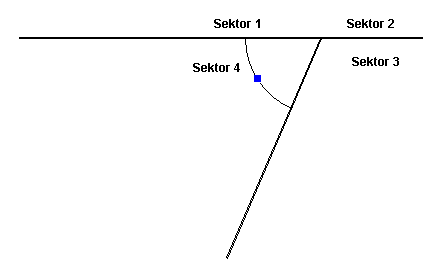

Połączenie ścian z czterema różnymi sektorami
- Kiedy wymiar ma właściwą wielkość, kliknij, aby go umieścić.
