Przenoszenie elementów i komponentów opartych na płaszczyźnie roboczej lub powierzchni do innych obiektów nadrzędnych

Poniższa procedura służy do przenoszenia komponentu lub elementu opartego na płaszczyźnie roboczej lub powierzchni na inną płaszczyznę roboczą lub powierzchnię. Do elementów opartych na płaszczyźnie roboczej należą linie, belki i geometria rodziny.

  1. W obszarze rysunku wybierz element lub komponent oparty na płaszczyźnie roboczej lub powierzchni.
  2. Kliknij kolejno kartę Zmień | <kategoria rodziny>panel Płaszczyzna robocza Wskaż nowy.
  3. Na panelu Położenie wybierz jedną z następujących opcji:

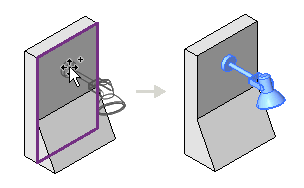

    • Płaszczyzna pionowa (Umieść na płaszczyźnie pionowej). Ta opcja jest dostępna tylko dla niektórych komponentów i umożliwia umieszczanie tylko na płaszczyznach pionowych.

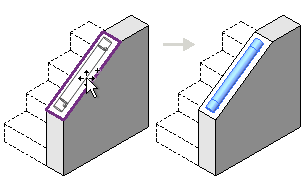

    • Powierzchnia (Umieść na powierzchni). Ta opcja umożliwia umieszczanie na powierzchniach niezależnie od ich orientacji.

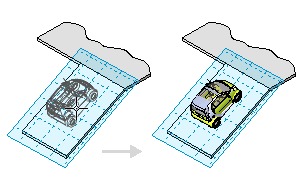

    • Płaszczyzna robocza (Umieść na płaszczyźnie roboczej). Ta opcja wymaga aktywnej płaszczyzny roboczej zdefiniowanej w widoku (zobacz Ustawianie i wyświetlanie płaszczyzny roboczej). Element można umieścić w dowolnym miejscu na płaszczyźnie roboczej.
  4. W obszarze rysunku przesuwaj kursor, aż żądany nowy obiekt nadrzędny (powierzchnia lub płaszczyzna robocza) zostanie podświetlony, a podgląd obrazu komponentu znajdzie się w odpowiednim położeniu, a następnie kliknij, aby zakończyć przenoszenie.
