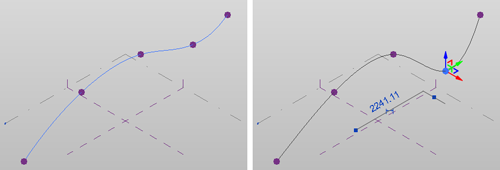

Punkty sterujące to punkty odniesienia sterujące geometrią zależnego splajnu. Punkty sterujące są zwykle tworzone automatycznie, gdy do wygenerowania linii, krzywej lub splajnu użyto punktów swobodnych.
Gdy ta opcja jest zaznaczona, dla punktów sterujących wyświetlane są kontrolki 3D.
Punkty sterujące są tworzone z umieszczonych punktów będących obiektami podrzędnymi. Zobacz Umieszczanie punktów będących obiektami podrzędnymi wzdłuż splajnu.
Aby umieścić punkty sterujące wzdłuż splajnu
- W przypadku rysowania wzdłuż osi Z otwórz widok 3D, aby w nim pracować. W przeciwnym razie otwórz rzut podłogi.
- Kliknij kolejno kartę Utwórz
panel Rysuj
Element punktowy. - Umieść punkt będący obiektem podrzędnym wzdłuż splajnu.
- Kliknij kolejno kartę Zmień | Liniepanel Wybierz
Zmień. - Wybierz nowy punkt będący obiektem podrzędnym.
- Na pasku opcji kliknij opcję Uczyć punktem sterującym.
Punkt jest teraz punktem sterującym i w razie potrzeby może być użyty do zmodyfikowania geometrii splajnu.
