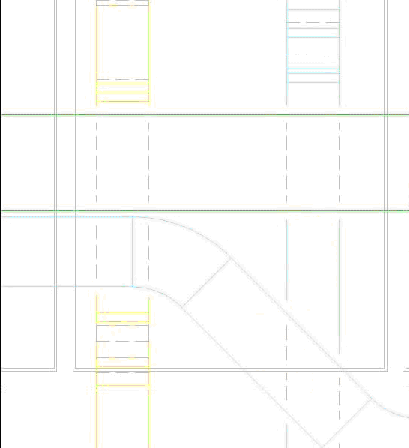

Gdy zaznaczona jest linia ukryta, można określić sposób, w jaki będą reprezentowane w projekcie kanały i rury, które krzyżują się ze sobą (w oddzielnych płaszczyznach). W rysunkach dwuliniowych przecięcie segmentów kanałów oraz rury są wyświetlane w taki sposób, że linie reprezentujące segment na najdalszej płaszczyźnie są wyświetlane w innym stylu, aby zaznaczyć, że są one ukryte, a nie połączone z segmentem na pierwszym planie (jak pokazano na rysunku). Parametry linii ukrytych są stosowane, tylko jeśli linia ukryta jest wybrana jako styl wizualny.
- Kliknij kartę Systemy
panel Mechaniczne
Ustawienia mechaniczne. - W lewym panelu okna dialogowego Ustawienia mechaniczne kliknij polecenie Linia ukryta.
- W prawym panelu należy określić następujące parametry stylu linii i szerokości odstępu:
- Rysuj ukryte linie MEP: jeśli ta opcja jest wybrana, rurociąg jest rysowany zgodnie ze stylem linii i odstępami określonymi dla linii ukrytych.
- Styl linii: Kliknij kolumnę Wartość i wybierz styl linii z listy rozwijanej, która określa, jak linie ukrytego segmentu są wyświetlane w punkcie przecięcia segmentów.
- Odstęp wewnętrzny: określa odstęp dla linii występujących w przecinającym segmencie. Jeśli jest wybrana opcja Cienkie linie, odstęp nie jest wyświetlany.
- Odstęp zewnętrzny: określa odstęp dla linii występujących poza przecinającymi się segmentami. Jeśli wybrano opcję Linie cienkie, odstęp nie jest wyświetlany.
- Pojedyncza linia: określa odstęp dla pojedynczych linii ukrytych, gdy segmenty przecinają się.
