Wymiary nasłuchu

Podczas szkicowania można wprowadzić dokładną wartość dla linii szkicu, wpisując liczbę (zwaną wymiarem nasłuchu) po rozpoczęciu szkicowania linii.

Zazwyczaj wymiary tymczasowe określają wymiary liniowe, na przykład długość linii, długość cięciwy (w przypadku rysowania drugiego punktu trzypunktowego łuku) czy długość promienia (w przypadku rysowania łuku, okręgu lub wieloboku). Jeśli brak wymiaru liniowego, w stosownych przypadkach można wprowadzić wymiar kątowy.

Wymiary tymczasowe nie są dostępne w przypadku niektórych elementów, takich jak splajny i prostokąty.

Określanie długości linii za pomocą wymiarów tymczasowych

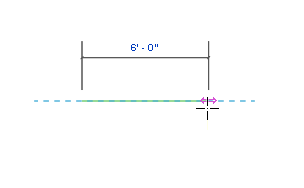

  1. Rozpocznij szkicowanie linii.
    Uwaga: Wymiary tymczasowe są początkowo wyświetlane niebieską lub czarną pogrubioną czcionką.

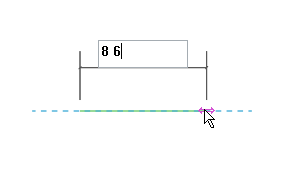

  2. Podaj długość linii (jeśli jest to np. 8 stóp i 6 cali, wpisz 8 6). Podczas wpisywania liczby zostanie wyświetlone pole tekstowe pokazane na ilustracji.
  3. Naciśnij klawisz ENTER.

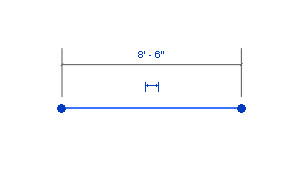

    Zostanie narysowana linia szkicu o określonej długości.
