Form bryły można użyć do wycięcia innych brył, tak jak w przypadku wycięć. Jednak gdy wykorzystywana jest bryła, usuwana jest nakładająca się powierzchnia i pozostają bryły przylegające. Cięcie geometrii bryły za pomocą brył jest dostępne w następujących przypadkach:
- elementy formy,
- formy z podzielonymi powierzchniami,
- formy z połączonymi geometriami,
- wystąpienia rodziny wewnątrz edytora brył.
Aby wyciąć bryłę za pomocą formy bryły

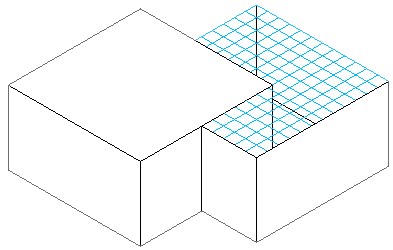

- Utwórz dwie sąsiadujące bryły.

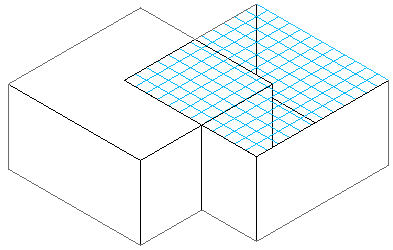

W tej procedurze wycinana forma bryły ma podzieloną powierzchnię w celu pokazania, jak reprezentowane jest wycięcie.
- Kliknij kolejno kartę Zmień
panel Geometria

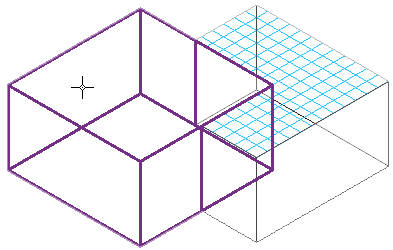

Wytnij. - Wybierz formę bryły do wycięcia.
- Wybierz tnącą formę bryły.
Bryły tną odpowiednio i można je edytować za pomocą narzędzi do edytowania form, zachowując zależność cięcia.
Uwaga: Kiedy bryła dociętego obiektu geometrycznego jest importowana do projektu, nie można wchodzić w interakcję z poszczególnymi bryłami. Podobnie jeśli do dociętego obiektu geometrycznego bryły zastosowano poziomy, nie będą one rozpoznawane w środowisku projektu.
