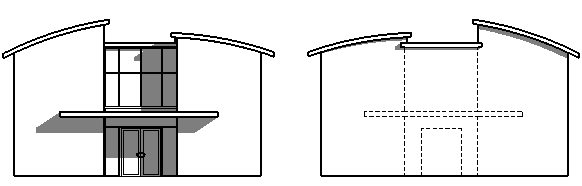

Możesz korzystać z linii ukrytych do wyświetlania elementów, które nie są widoczne na widoku. Przykładowo, załóżmy, że masz wejście na południowej elewacji, i chcesz pokazać zarys tego wejścia w trybie ukrytych linii na północnej elewacji.
Uwaga: Narzędzie Pokaż ukryte linie nie jest dostępne w programie Revit MEP. W wypadku programu Autodesk Revit to narzędzie jest niedostępne w widokach, w których właściwość Dziedzina ustawiono na Mechanika, Elektryczny lub Hydraulika.
Wyświetlanie ukrytych linii
- Otwórz widok, w którym element, który ma być pokazany za pomocą ukrytych linii jest zasłaniany przez inny element.
Na przykład w powyższym przykładzie otwarty zostałby widok elewacji północnej.
- Na pasku sterowania widokiem kliknij opcję Styl wizualny: Model krawędziowy.
- Kliknij kolejno kartę Widok
panel Grafika
(Pokaż ukryte linie). - W obszarze rysunku wybierz element zasłaniający ukryty element.
- Wybierz element, który ma zostać pokazany w trybie Ukryte linie.
- Kliknij opcję Modyfikuj, aby opuścić narzędzie Ukryte linie.
Po przełączeniu widoku z powrotem do trybu Ukryte linie (na pasku sterowania widokiem należy kliknąć opcję Styl wizualny: Ukryte linie) przysłonięty element znowu będzie widoczny.
