Określanie kierunku belki w układzie belek

Kiedy szkicujesz obwiednię układu belek, możesz określić kierunek belki wewnątrz układu belek konstrukcyjnych. Wszystkie belki z układu belek będą równoległe do wybranej obwiedni.

Uwaga: Ściany i belki zakrzywione w widoku rzutu nie mogą służyć do definiowania kierunku układu belek.

Aby określić kierunek belki

  1. Wybierz układ belek, a następnie kliknij panel Tryb (Edytuj obwiednię) na wstążce.
  2. Kliknij kolejno panel Rysuj (Kierunek belek) na wstążce.
  3. Wybierz jedno z poniższych narzędzi znajdujących się w panelu Rysuj na wstążce:
    Jeśli zostanie wybrane narzędzie... wtedy...
    (Linia) naszkicuj linię lub wskaż linię modelu, aby zdefiniować kierunek belek niezależny od naszkicowanych linii obwiedni. Jedyną funkcją tej linii jest definiowanie kierunku belek w układzie belek, dlatego nie można jej użyć do zamknięcia pętli. Wybierz linię szkicu, do której wszystkie belki będą równoległe.
    (Wskaż linie) wybierz linię szkicu, do której wszystkie belki będą równoległe.
    (Wskaż podpory) wybierz belki lub ściany konstrukcyjne, do których wszystkie belki będą równoległe.

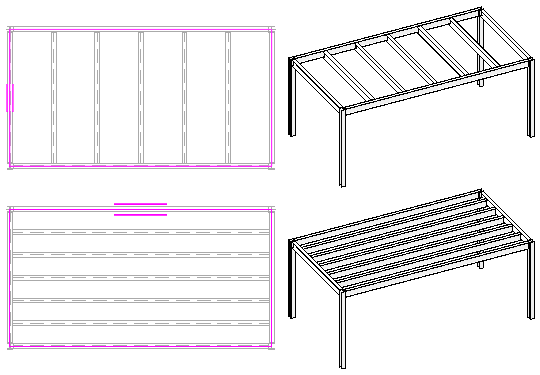

Na kolejnym obrazie pokazano wybraną linię szkicu i wynikowy kierunek belek.
