- Umieść nowe płaszczyzny odniesienia tak, aby były wyrównane do osi głównych zaplanowanej geometrii.
- Nadaj nazwy wszystkim płaszczyznom odniesienia, aby można było je przypisać do bieżącej płaszczyzny roboczej. Nazwa umożliwia wyświetlenie płaszczyzny odniesienia, tak aby możliwe było jej wybranie i używanie jako płaszczyzny roboczej.
- Określ właściwość płaszczyzn odniesienia, która umożliwia wymiarowanie względem nich, gdy rodzina jest umieszczana w projekcie.
Przed utworzeniem geometrii rodziny należy naszkicować płaszczyzny odniesienia. Do tych płaszczyzn odniesienia można przyciągnąć szkice lub geometrię.

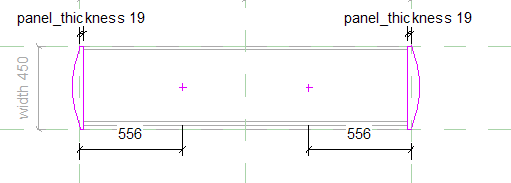

Rodzina biblioteczek utworzona przy użyciu struktury płaszczyzn odniesienia.

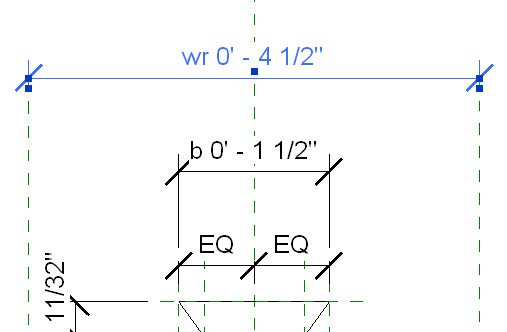

Rodzina kołnierzy utworzona przy użyciu struktury płaszczyzn odniesienia

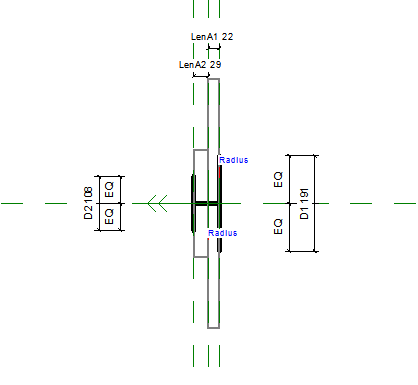

Rodzina metalowych płyt utworzona przy użyciu struktury płaszczyzn odniesienia
Aby zaplanować układ płaszczyzn odniesienia
- Kliknij kartę Utwórz
panel Odniesienie
(Płaszczyzna odniesienia). - Określ punkt początkowy i końcowy płaszczyzny odniesienia.
- Nadaj nazwę płaszczyźnie odniesienia, aby można było ją zidentyfikować podczas otwierania innych widoków:
- Wybierz płaszczyznę odniesienia, a następnie w polu Nazwa w części Dane identyfikacyjne na palecie Właściwości wprowadź nazwę płaszczyzny odniesienia.
- Kliknij przycisk Zastosuj.
