Style wyświetlania analizy — przegląd

Style wyświetlania analizy są używane do wizualizowania wyników analizy utworzonej w aplikacji rozszerzeń. Style wyświetlania są trwale przechowywane w programie Revit i używane w widoku projektu. W widoku można wybrać inny styl i natychmiast zastosować go do wyników analizy.

Uwaga: Wyniki analizy można tworzyć i wyświetlać tylko w środowisku projektu. Nie są one dostępne w Edytorze rodzin.

Tych samych stylów można użyć do wyświetlenia wyników w różnych widokach projektu.

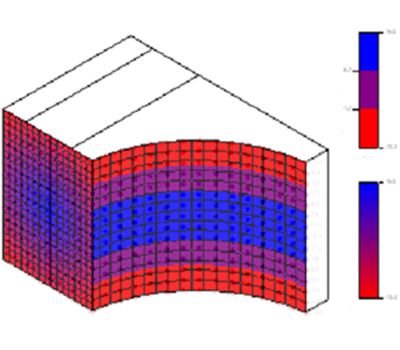

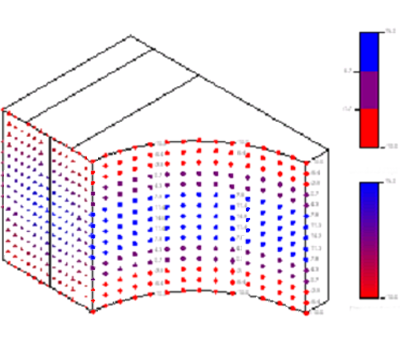

Kolorowa powierzchnia Wyświetla wyniki analizy w kolorach.	Znaczniki z tekstem Wyświetla kolorowy symbol graficzny przy wszystkich punktach danych. Każdy punkt ma konfigurowane odpowiednie liczby przedstawiające wyniki analizy.

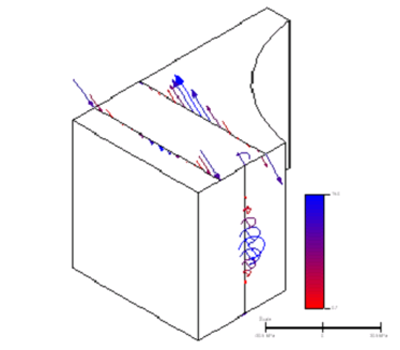

Wykresy z tekstem Wyświetla kolorowy wykres generowany na podstawie analizy danych punktów. Wykres może zawierać linie krawędzi narysowane od krzywej do obwiedni wykresu. Każdy punkt ma konfigurowane odpowiednie liczby przedstawiające wyniki analizy.	Wektory z tekstem Wyświetla kolorowe strzałki wektorów generowane na podstawie analizy danych punktów. Linie wektorów mogą być narysowane w kierunku do, od i wokół osi punktu danych. Każdy punkt ma konfigurowane odpowiednie liczby przedstawiające wyniki analizy.
Odkształcony kształt Wyświetla odkształcenie modelu analitycznego. Odkształcenie jest opisane przez wektor przemieszczenia w wybranych przez użytkownika punktach na powierzchniach analitycznych i krzywych.

Uwaga: Podczas używania funkcji Kolorowa powierzchnia i Znaczniki z tekstem, wyniki analizy nie są widoczne w widokach wykorzystujących styl wizualny Model krawędziowy. Obowiązuje to tylko dla wyników na powierzchni (kolor powierzchni oraz znaczniki i tekst).
