Określanie sposobu wyświetlania słupa konstrukcyjnego w rzucie

Dla rodziny słupów można wybrać opcję Pokaż predefiniowany przekrój rodziny w rzutach w oknie dialogowym Kategoria i parametry rodziny. Kiedy wybierze się tę opcję i wczyta rodzinę do projektu, wyświetla się kolumna wewnątrz rzutu projektu przy użyciu płaszczyzny cięcia określonej wewnątrz rzutu rodziny.

1. Otwórz rodzinę słupów lub rozpocznij nową rodziną słupów.
2. Kliknij kolejno kartę Utwórzpanel WłaściwościKategoria i parametry rodziny.
3. W oknie dialogowym Kategoria i parametry rodziny, w części Parametry rodziny, wybierz lub wyczyść parametr Pokaż predefiniowany przekrój rodziny w rzutach.

   Jeśli słupy mają być wyświetlane w rzucie...	wtedy...
   na podstawie płaszczyzny cięcia rzutu projektu,	usuń parametr.
   stale, niezależnie od płaszczyzny cięcia rzutu projektu,	wybierz parametr. Kolumna wyświetla się, używając płaszczyzny cięcia wewnątrz rzutu Edytora rodzin.

4. Kliknij przycisk OK.
5. Zapisz rodzinę kolumn.

   Po wczytaniu rodziny kolumn do projektu kolumna wyświetla się na podstawie ustawień parametrów określonych w Edytorze rodzin.

Przykład

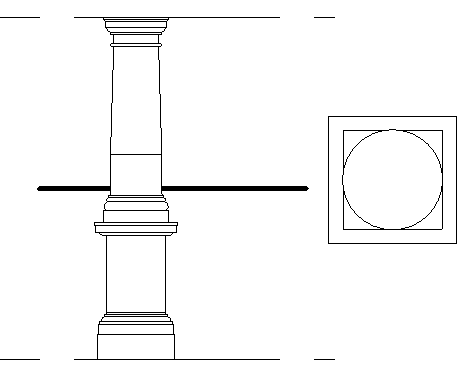

Poniższy rysunek przedstawia rodzinę kolumn wczytaną do projektu z niewłączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Pozioma linia została dodana, aby oznaczyć płaszczyznę cięcia rzutu.

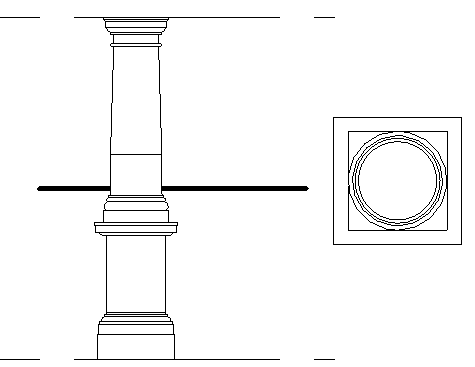

Na poniższym rysunku rodzina słupów została zapisana z włączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Została ona wczytana do projektu i dodano linię poziomą, aby oznaczyć płaszczyznę cięcia rzutu. Płaszczyzna cięcia rzutu projektu nie ma wpływu na wyświetlanie kolumny.

Przykład

Na poniższym rysunku słup z rodziną wsporników z włączoną (po lewej) i wyłączoną (po prawej) opcją Pokaż predefiniowany przekrój rodziny w rzutach. Płaszczyzna cięcia rzutu projektu nie ma wpływu na wyświetlanie kolumny. Strzałką poziomą oznaczona jest płaszczyzna przekroju dla przekrojów po prawej stronie.
