Schemat kolorów — przegląd

Schematy kolorów można wykorzystać do graficznego zilustrowania kategorii przestrzeni. Można na przykład utworzyć schemat kolorów według nazwy pomieszczenia, jego powierzchni, użytkowania lub działu. Jeśli trzeba pokolorować pomieszczenia na rzucie według działu, należy ustawić wartość parametru Dział dla każdego pomieszczenia na wymaganą wartość, a następnie utworzyć schemat kolorów oparty na wartościach parametru Dział. Później można dodać legendę wypełnienia kolorem, aby zidentyfikować dział reprezentowany przez każdy z kolorów.

Można stosować schematy kolorów na podstawie dowolnej wartości parametru w następujących przypadkach:

ElementyRevit Architecture

• pomieszczenia
• powierzchnie

Aby użyć schematy kolorów, należy zdefiniować w projekcie pomieszczenia lub obszary.

Elementy programu Revit MEP

• pomieszczenia
• powierzchnie
• przestrzenie i strefy
• rury lub kanały

Aby użyć schematów kolorów, należy wcześniej zdefiniować w projekcie pomieszczenia, powierzchnie, przestrzenie, strefy, rury lub kanały.

Określ wartości parametrów na palecie Właściwości.

Przykłady

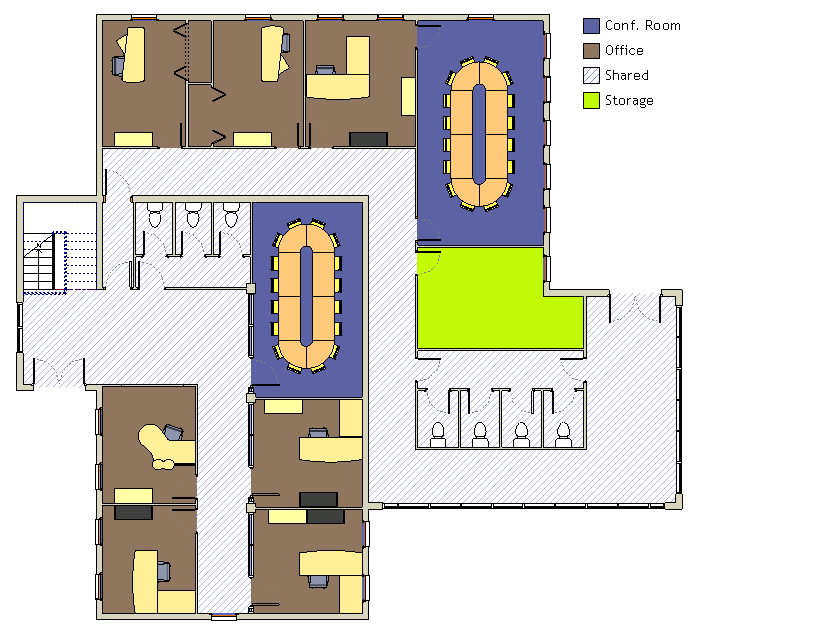

Poniższy rysunek przedstawia rzut ze schematem kolorów, który używa określonej wartości zdefiniowanej dla każdego pomieszczenia (na przykład Biuro i Magazyn jako wartości parametru pomieszczenia Dział).

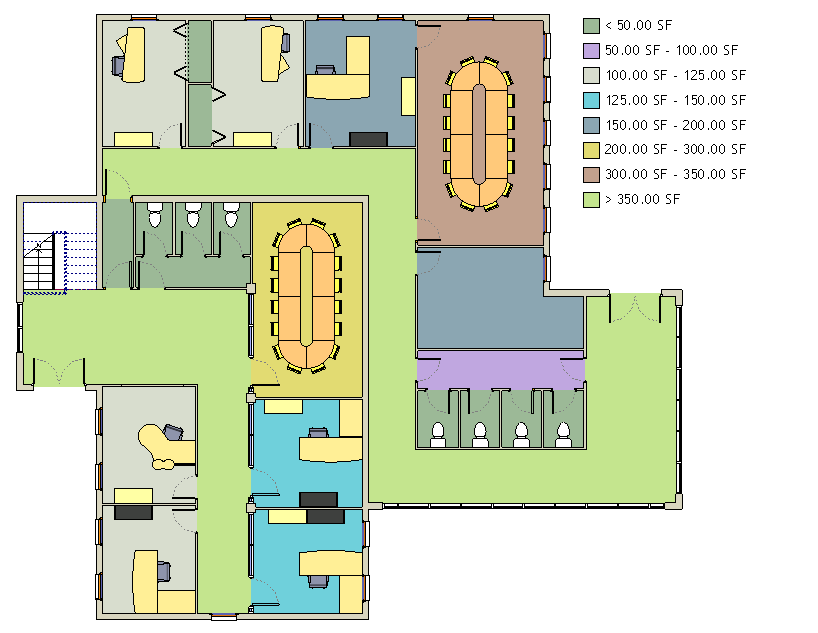

Następny rysunek przedstawia rzut ze schematem kolorów zastosowanym według zakresu wartości (w tym przykładzie powierzchni w stopach kwadratowych).
