Widoki legendy

Utwórz legendę, aby wyświetlić listę komponentów budynku i opisów użytych w projekcie.

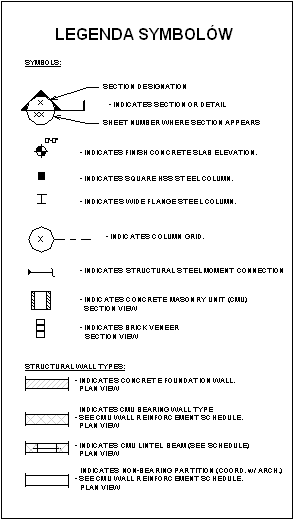

Przykład

Przykład

Przykłady typowych legend

• Legenda opisów. Wyświetla opisy arkusza, np. nagłówki przekrojów, oznaczenia poziomów, znaczniki rzędnych punktów, symbole elewacji, symbole opisów indeksowych, oznaczenia zmian, oznaczenia elementów i inne symbole niereprezentujące obiektów modelu. Każdy symbol ma przypisany tekst objaśniający. Wszystkie symbole są pokazywane w rozmiarze wydruku.
• Legenda symboli modelu. Wyświetla reprezentacje symboliczne obiektów modelu z tekstem objaśniającym.

  Typowe elementy to osprzęt elektryczny, hydrauliczny, sprzet mechaniczny i obiekty terenu.

• Legenda stylów linii. Wyświetla linię o wybranym stylu i tekst objaśniający, co przedstawiają poszczególne style linii na rysunkach.

  Wśród zastosowań znajdują się się granice stref pożarowych, granice własności, instalacje elektryczne, instalacji wodne i kanalizacyjne, linii środkowe.

• Legenda materiałów. Wyświetla próbki wzorów powierzchni lub cięcia i tekst objaśniający materiał skojarzony z danym wzorem.
• Etapy. Pokazuje przekrój ściany rysowany z wybranym nadpisaniem graficznym i tekstem objaśniający.

Legendy mogą być dodawane do wielu arkuszy. W legendzie można umieścić dowolne elementy, które mogą być umieszczone w widokach kreślarskich, takie jak linie szczegółu, tekst, wymiary, obszary wypełnienia.

Widoki legendy są unikatowe dla każdego projektu i dlatego nie można ich przenosić pomiędzy projektami.

Uwaga: Komponent umieszczany w legendzie nie jest liczony jako dodatkowe wystąpienie komponentu w modelu budynku i tym samym nie jest dodawany do liczby wystąpień tego komponentu w zestawieniu lub bloku informacyjnym.

Widoczność elementów w legendach

Można modyfikować widoki legend przez wyłączanie widoczności podkategorii w widoku. Zobacz Widoczność i wyświetlanie grafiki w widokach projektu.

Przykład: możesz umieścić kilka elementów legendy drzwi i następnie wyłączyć wszystkie podkategorie drzwi (oprócz Ramy/Szprosu), aby utworzyć Legendę ramy drzwi.
