Można utworzyć nowy typ systemu kanałów lub rur, powielając istniejący typ systemu. Podczas powielania typu systemu, dla nowego typu systemu używana jest ta sama klasyfikacja układu. Następnie można zmienić i powielić bez wpływu na oryginalny typ systemu lub jego wystąpienia.
Tworzenie niestandardowego typu systemu kanałów
- W przeglądarce projektu rozwiń drzewo Rodziny
Systemy kanałówSystem kanałów. Wskazówka: Aby utworzyć niestandardowy typ systemu rury, rozwiń rodzinySystemy rurSystem rur. - Kliknij prawym przyciskiem myszy typ systemu, następnie kliknij opcję Powiel.
- Wybierz opcję powielania, kliknij prawym przyciskiem myszy i wybierz polecenie Zmień nazwę. Wprowadź nazwę nowego typu systemu.

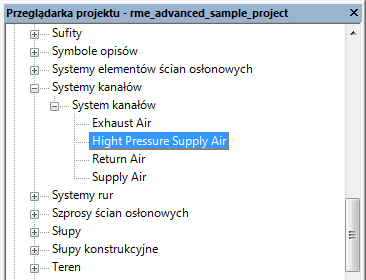

W poniższym przykładzie powietrze nawiewane pod wysokim ciśnieniem zostało utworzone na podstawie typu systemu powietrza nawiewanego i ma taką samą klasyfikację systemu.
