Szkicowanie powierzchni zbrojenia siatką

1. Kliknij kolejno kartę Konstrukcjapanel Zbrojenie Siatka.
   Uwaga: Narzędzie jest dostępne również po wyborze karty kontekstowej dla elementów, które stanowią prawidłowe zbrojenie obiektów nadrzędnych.
2. Wybierz strop, ścianę i płytę fundamentową, aby otrzymać powierzchnię zbrojenia siatką.
3. Kliknij kolejno kartę Zmień | Utwórz obwiednie siatkipanel Rysuj opcję Linia obwiedni.
4. Naszkicuj zamkniętą pętlę.

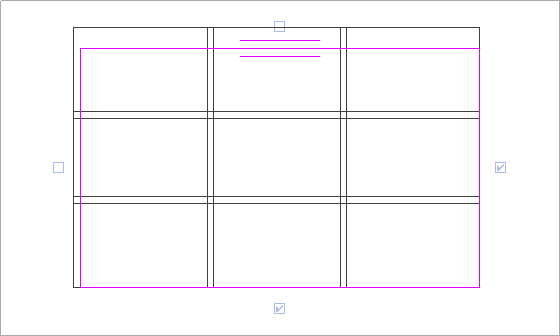

   Uwaga: Symbol równoległych linii wskazuje krawędź głównego kierunku obszaru zbrojenia. W trybie szkicowania można zmienić główny kierunek tego obszaru. Główny kierunek powierzchni zbrojenia siatką jest bardzo ważny, ponieważ określa obrót arkusza siatki. Główny przewód w arkuszu siatki jest równoległy do głównego kierunku. Każda powierzchnia zbrojenia siatką ma prostokątną obwiednię (linia kreskowa) z elementami sterującymi krawędzi.
5. Wybierz elementy sterujące do określenia krawędzi początkowej/końcowej układu arkusza siatki.

   Za pomocą tych elementów sterujących można wskazać linię trasowania arkusza siatki i wartości zakładu. Należy wybrać co najmniej dwa sąsiadujące elementy, aby utworzyć poprawny układ arkusza siatki. Układ arkusza siatki dopasowuje arkusze siatki do obwiedni siatki. Arkusz siatki jest cięty przez naszkicowaną obwiednię i otwory w obiekcie nadrzędnym.


   Uwaga: Aby zmienić graficzne parametry zbrojenia siatką, kliknij kolejno kartę Widokpanel GrafikaWidoczność/Grafika i zmień parametry opcji Powierzchnie zbrojenia siatką konstrukcyjną lub Zbrojenie siatkami konstrukcyjnymi.
6. Wybierz położenie zakładu w sekcji Budowa w obszarze Powierzchnia zbrojenia siatką konstrukcyjną w palecie Właściwości. Zobacz temat Położenie zakładu arkusza siatki.
7. Kliknij kolejno kartę Zmień | Utwórz obwiednię siatkipanel Tryb Zakończ tryb edycji.

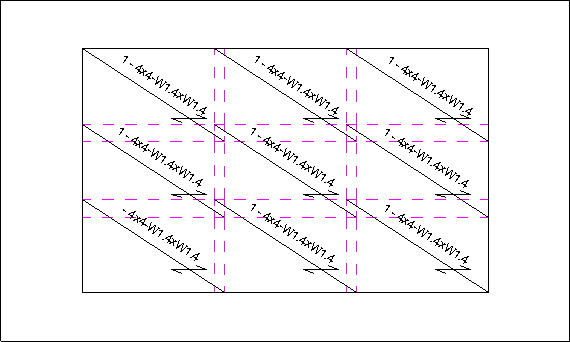

8. Aby wstawić symbole i oznaczenia automatycznie na gotowym szkicu, wybierz odpowiedni widok w parametrze Oznacz nowe elementy w widoku dla opcji Dane identyfikacyjne w obszarze Powierzchnia zbrojenia siatką palety Właściwości.


   Program Revit umożliwia wstawienie symbolu zbrojenia siatką i oznaczenia osobno dla każdego arkusza siatki. Aby uzyskać więcej informacji, zobacz sekcję Oznaczanie zbrojenia siatką.
