Szkicowanie zbrojenia po ścieżce

1. Kliknij kartę Konstrukcjapanel Zbrojenie Ścieżka.
   Uwaga: Narzędzie jest dostępne również na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia.
2. Naszkicuj ścieżkę zbrojenia na betonowym obiekcie nadrzędnym, uważając, aby ścieżka zbrojenia nie tworzyła zamkniętej pętli.
3. Naciśnij klawisz ESC.
4. W razie potrzeby kliknij przycisk na pasku opcji, a następnie kliknij kontrolkę odwracania , tak aby zbrojenie sięgało przeciwnej strony ścieżki.
5. Kliknij kolejno kartę Zmień | Utwórz ścieżkę zbrojeniapanel Tryb Zakończ tryb edycji.

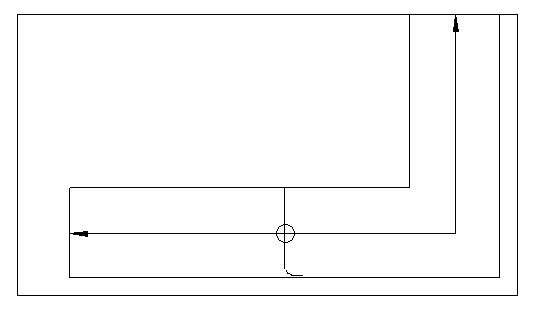

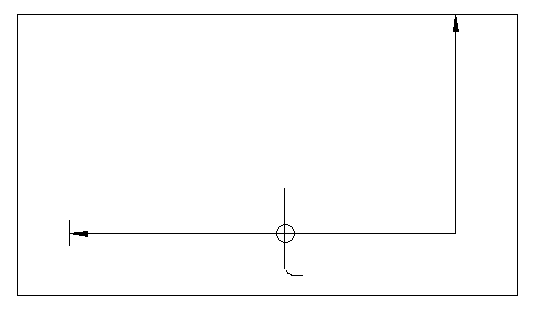

   Uwaga: Domyślnie obwiednia zbrojenia po ścieżce jest włączona. Można ją wyłączyć, klikając kartę Widok panel Grafika Grafika widoczności i usuwając zaznaczenie parametru Widoczność obwiedni w polu Konstrukcyjne zbrojenie po ścieżce.


   W programie Revit na gotowym szkicu zostaje umieszczony symbol Zbrojenie po ścieżce i oznaczenie Zbrojenie po ścieżce na środku najdłuższego segmentu ścieżki. Zobacz sekcję Oznaczanie zbrojenia po ścieżce.

   Uwaga: Po umieszczeniu zbrojenia po ścieżce jego elementy nie są widoczne. Jeśli chcesz je wyświetlić, możesz określić widoczność elementów zbrojeniowych w sekcji Grafika zbrojenia po ścieżce na palecie Właściwości. Ustawienie widoczności jest dostępne tylko wtedy, gdy obiekt nadrzędny zbrojenia jest zbrojeniem po ścieżce. Aby uzyskać więcej informacji, zobacz sekcję Modyfikowanie ustawień zbrojenia.
