Uwaga: W tej procedurze przyjęte jest założenie, że został już utworzony system elementów ścian osłonowych bez automatycznego tworzenia osi. Aby użyć funkcji automatycznego tworzenia siatki, zobacz temat Układ elementu ściany osłonowej według typu.
- Kliknij kolejno kartę Architektura
panel ZbudujPodział ściany osłonowej. - Otwórz widok 3D.

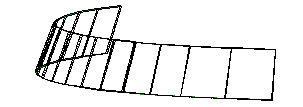

- Po umieszczeniu wskaźnika wzdłuż krawędzi układu zostanie wyświetlona tymczasowa linia siatki. Kliknij, aby umieścić linie siatki.
Wskazówka: Podczas umieszczania linii podziału ściany osłonowej w systemie elementów ścian osłonowych wskaźnik jest przyciągany do punktu przecięcia linii obwiedni oraz innych linii lub płaszczyzn odniesienia.Program Revit automatycznie wypełnia każdy z działów osi (jednostka projektowa) z osobnym panelem ściany osłonowej.
