Obecnie nie ma możliwości wyświetlania lub zapisywania analitycznego modelu energetycznego elementów budynku bezpośrednio w programie Revit, ponieważ jest on generowany za każdym razem, gdy przeprowadzana jest symulacja energetyczna.
Aby wyświetlić analityczny model energetyczny, wykonaj jedną z poniższych czynności:
Zawartość i konfiguracje modelu programu Revit mogą się znacznie różnić od siebie i chociaż analiza energetyczna w trybie elementów budynku ma uwzględniać wiele sytuacji, istnieją w tej chwili pewne ograniczenia. Jeśli chodzi o czas trwania i ograniczenia pamięci, im większa objętość, mierzona według prostokątnej ramki ograniczającej wokół modelu, tym dłuższy czas jego tworzenia.
Bieżące ograniczenie objętości wynosi w przybliżeniu 20 000 000 stóp sześciennych (na podstawie domyślnych wartości rozdzielczości przestrzeni i powierzchni analitycznej), których przetwarzanie może trwać co najmniej godzinę. Zazwyczaj przetwarzanie modelu powinno trwać od kilku sekund do kilku minut. Poniższa tabela przedstawia inne warunki, które mogą skutkować niezakończonym przetwarzaniem modelu.
Warunek | Opis | Wyeliminowanie problemu |
---|---|---|
Brakujące elementy, elementy nie ustawione na elementy definiujące pomieszczenie lub odstępy > 1.5'–3' | Przestrzenie obejmujące model są określane na podstawie pojęcia typu „wypełnienie zalewające” przy użyciu elementów budynku ustawionych na definiujące pomieszczenie. Małe odstępy i nałożenia mogą być przetwarzane. Natomiast jeśli brak całkowicie elementów, nie są one ustawione na definiujące pomieszczenie czy istnieją odstępy większe niż około 1.5–3 stopy (które można wyeliminować z użyciem rozdzielczości przestrzeni analitycznej), przestrzeń nie jest zamknięta i te części budynku są pomijane w utworzonym modelu. Gdy model jest wyświetlany w narzędziu analitycznym innej firmy, wyżej wymienione usterki są zwykle przyczyną braku części. Jedną z oznak takiej sytuacji jest utworzenie wielu powierzchni typu cieniowanego, prowadzące szybko do przekroczenia bieżących ograniczeń symulacji (zobacz ograniczenia DOE2 w opisanych poniżej znanych problemach). (Uwaga : Jeśli przestrzeń jest otwarta na zewnętrzną przestrzeń, zostanie ona usunięta z modelu. Istnieje jednak jeszcze możliwość, że niektóre wewnętrzne przestrzenie mogą być otwarte na inne wewnętrzne przestrzenie, tworząc jedną przestrzeń wewnętrzną). |
Wyświetl model programu Revit i sprawdź:
|
Rodziny lokalne | Jeśli kluczowe elementy obwiedni budynku składają się z rodzin lokalnych, są one pomijane w tworzonym modelu. | Rodziny lokalne nie są obecnie obsługiwane. |
Słupy | Powierzchnie są pomijane w tworzonym modelu, z wyjątkiem pewnym elementów cieniowanych. | Słupy nie są obecnie obsługiwane i w zależności od rozmiaru mogą mieć istotny wpływ na poprawność analizy energetycznej. |
Małe przestrzenie i powierzchnie | Przestrzenie i powierzchnie mniejsze niż około 1.5'–3' szerokości lub przestrzenie zawarte w większej przylegającej przestrzeni mogą zostać pominięte w tworzonym modelu. | Bardzo małe przestrzenie i powierzchnie nie są obecnie obsługiwane, ale nie jest prawdopodobne, aby miały istotny wpływ na poprawność analizy energetycznej. Do dopasowania odstępów i obwiedni służą ustawienia Rozdzielczość przestrzeni analitycznej i Rozdzielczość powierzchni analitycznej. |
Otwory w ścianach zakrzywionych | Powierzchnia ścian zakrzywionych z otworami z programu Revit zostaje pominięta w tworzonym modelu. | Otwory w ścianach zakrzywionych nie są obecnie obsługiwane. |
Należy zwrócić szczególną uwagę podczas zmniejszenia wartości rozdzielczości przestrzeni i powierzchni analitycznej, gdyż czas tworzenia modelu zwiększy się znacząco. Podobnie zwiększenie wartości tych parametrów pozwoli znacznie skrócić czas przetwarzania wymaganego do utworzenia modelu.
Istotne jest też zrozumienie, że zmniejszenie tych wartości nie musi zawsze prowadzić do uzyskania dokładniejszego modelu. Na przykład dolna rozdzielczość przestrzeni analitycznej oznacza, że niewielkie odstępy między elementami programu Revit mogą prowadzić do pominięcia niektórych przestrzeni w modelu. Mając na uwadze algorytm o częściowo rozmytym charakterze, zachęcamy do eksperymentowania z różnymi wartościami w różnych modelach w celu zrozumienia sposobu działania.
Jest to podstawowy parametr, który ma wpływ na dokładność i czas przetwarzania modelu. Ta wartość zasadniczo określa minimalny odstęp między elementami programu Revit, pomijany podczas identyfikowania przestrzeni modelu. Przy uwzględnieniu sposobu działania algorytmu podczas identyfikowania przestrzeni modelu możliwa do pominięcia maksymalna odległość między elementami programu Revit wynosi dwukrotność ustawienia Rozdzielczość przestrzeni analitycznej. Pojęcie to można przedstawić w następujący sposób:

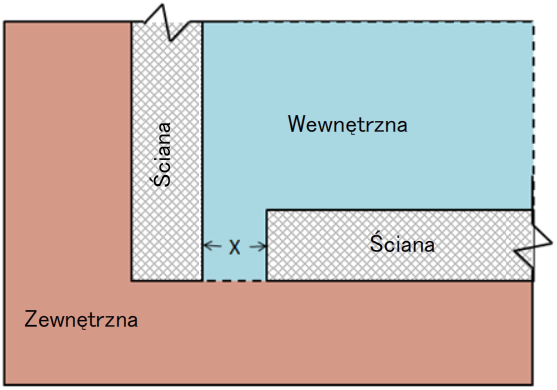

Rzut dwóch ścian ograniczających wewnętrzną przestrzeń z odstępem między nimi o wymiarze X
Jeśli rozdzielczość przestrzeni analitycznej = 1'6", wówczas:
Wartość minimalna = 6"
Wartość maksymalna = 10'
Ten parametr zasadniczo określa możliwość odnalezienia pojedynczych powierzchni analitycznych za pomocą algorytmu. Wartość tego parametru powinna być po prostu mniejsza niż najmniejszy wymiar dowolnej powierzchni, która ma być uwzględniona w modelu. Pojęcie to można przedstawić w następujący sposób:

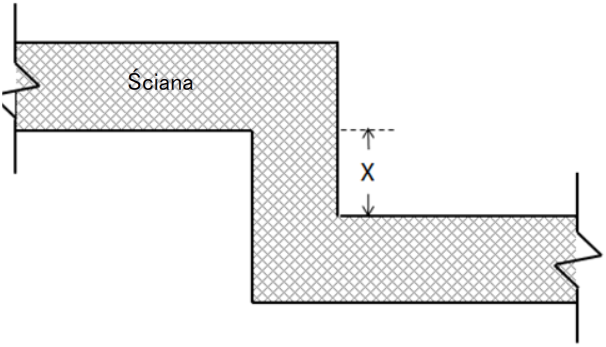

Rzut ściany z przekrojem o wymiarze
Jeśli rozdzielczość powierzchni analitycznej = 1', wówczas:
Biorąc pod uwagę charakter automatycznego tworzenia modeli z elementów budynku i aktualnych możliwości algorytmu służącego do obsługi tej operacji, można się spodziewać zupełnie innej formy i dokładności wynikowej geometrii modelu pod względem wyglądu od typowej geometrii „zamkniętej powłoki”, utworzonej ręcznie z zastosowaniem tradycyjnych narzędzi i procesów. W zależności od konfiguracji elementów programu Revit często można utworzyć zamknięte powłoki. Jednak niejednokrotnie między powierzchniami modelu i nierównymi krawędziami występują odstępy. Nawet gdy wyglądają one nieoczekiwanie i mogą być mało efektywne w symulacji, nie muszą mieć istotnego wpływu na poprawność analizy energetycznej, zwłaszcza na wczesnym etapie projektu.
Ponadto wartości kubatury i powierzchni modelu nie odzwierciedlają dokładnie prawdziwych wartości, które mogą być określane w różny sposób przy różnych założeniach. Zasadniczo powierzchnie i kubatury różnią się w przybliżeniu o około 10%, ale różnica czasami może być większa. Ma ona często bardziej istotny wpływ na dokładność analizy energetycznej, natomiast model powinien być nadal prawidłowy w większości przypadków.
Należy tu uwzględnić konieczność zrównoważenia czasu wymaganego do przetwarzania modelu i uzyskania odpowiedniej dokładności. Celem jest uzyskanie oszczędności czasu i zachowanie podstawowej charakterystyki budynku mającej wpływ na zużycie energii w porównaniu do ręcznego tworzenia modeli. Należy zwrócić uwagę, że parametry rozdzielczości przestrzeni i powierzchni analitycznej mogą być używane w celu poprawienia formy i dokładności analitycznego modelu energetycznego oraz skrócenia czasu tworzenia modelu.
