Wyciągnięcie złożone to forma łącząca dwa profile znajdujące się na różnych płaszczyznach roboczych.
Uwaga: Podczas tworzenia geometrii wyciągniętej w sposób złożony profile mogą być otwarte lub zamknięte.
Aby utworzyć wyciągnięcie złożone bryły
- Narysuj zamknięty profil na płaszczyźnie roboczej.
- Kliknij płaszczyznę odniesienia lub poziom, aby wybrać inną płaszczyznę roboczą.
- Narysuj nowy zamknięty profil.
- Kliknij płaszczyznę odniesienia lub poziom, aby wybrać inną płaszczyznę roboczą.
- Narysuj zamknięty profil na trzeciej płaszczyźnie odniesienia.

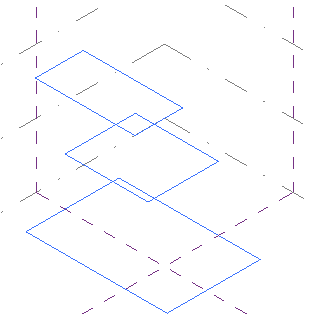

- Zaznacz wszystkie trzy profile.

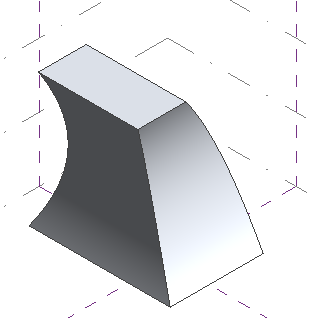

- Kliknij kolejno kartę Zmień | Linie
panel Forma
(Utwórz formę). Zobacz Uzyskiwanie dostępu do narzędzia Utwórz formę.
