Za pomocą narzędzia Resetuj układ belek konstrukcyjnych można odtworzyć układ belek przy użyciu parametrów oryginalnego układu belek. Narzędzie to służy do cofania zmian właściwości pojedynczych belek w systemie. Po zresetowaniu układu belek wszystkie belki w układzie będą miały jednolite parametry i będą się znajdowały w domyślnym położeniu. Charakterystyczne działanie tego narzędzia polega na resetowaniu:
- Przesuniętych belek — zostaną one przywrócone do pierwotnego położenia.
- Belki, które usunięto z systemu, zostaną odtworzone.
- Parametry, które zostały zmienione w pojedynczych belkach (takie jak Typ belki, Odsunięcie, Kąt), zostaną zresetowane.
Należy zwrócić uwagę, że jeśli szkic układu belek został zmodyfikowany, belki w układzie pozostaną dołączone do swoich pierwotnych podpór, dopóki układ belek nie zostanie zresetowany.
Pierwotny układ belek

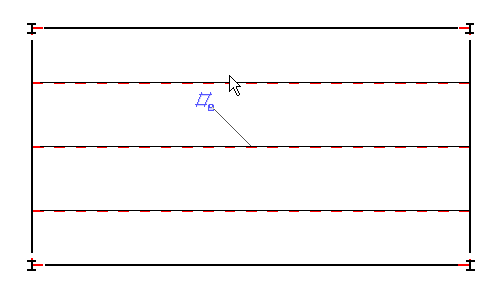

Układ belek ze zmianami
Użycie narzędzia Resetuj układ belek konstrukcyjnych
- W obszarze rysunku kliknij układ belek, który ma zostać zresetowany.
- Kliknij kolejno kartę Zmień | Układy belek konstrukcyjnych
panel TrybEdytuj obwiednię. - Kliknij kolejno kartę Zmień | Układy belek konstrukcyjnych > kartę Edytuj obwiedniępanel DostosujResetuj układ.

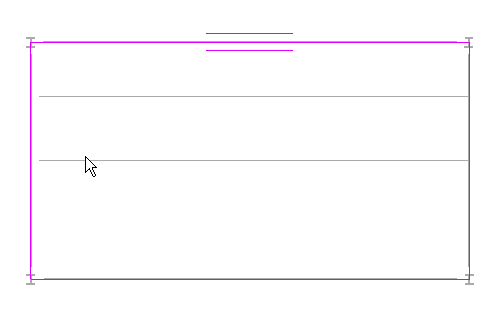

Resetowanie układu belek konstrukcyjnych
- Kliknij kolejno kartę Zmień | Układy belek konstrukcyjnych > kartę Edytuj obwiedniępanel TrybZakończ tryb edycji.

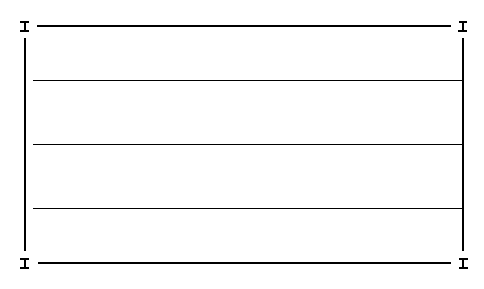

Resetowanie układu belek
