Szkicowanie części elipsy

  1. Wybierz narzędzie umożliwiające narysowanie elipsy.

    Na przykład kliknij kolejno kartę Opispanel Szczegół (Linia szczegółu).

  2. Kliknij kolejno kartę Umieść linie (lub odpowiednio kartę Umieść <element> lub Utwórz <element>)panel Rysuj (Część elipsy) lub (Wskaż linie).
    Uwaga: W przypadku wybrania opcji Wskaż linie można wskazać krawędź lub powierzchnię innej elipsy.
  3. Jeśli wybrano opcję Wskaż linie, na pasku opcji można opcjonalnie określić wartość dla Odsunięcia.
    Uwaga: Odsunięcie jest dostępne dla elipsy tylko po wybraniu opcji Wskaż linie.
  4. Kliknij w obszarze rysunku.

    Przyciąganie jest dostępne dla części elipsy, a także wyświetlany jest jej podgląd.

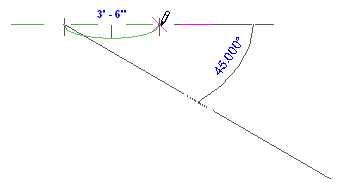

  5. Odsuń wskaźnik myszy od pierwszego punktu, aby zdefiniować kierunek oraz zakres dłuższej osi.
  6. Kliknij, gdy zostanie wyświetlona pożądana wartość, lub wpisz wartość i naciśnij klawisz Enter.
  7. Przesuń wskaźnik myszy, aby uzyskać żądany kształt części elipsy, oraz kliknij lub wpisz wartość i naciśnij klawisz Enter.
