Formatowanie komórek na podstawie zestawu warunków w zestawieniu

Formatowanie warunkowe w zestawieniu służy do wizualnej identyfikacji parametrów spełniających i niespełniających standardów projektu.

Ustalony warunek może na przykład wskazywać, że wartość pola powierzchni jest mniejsza od określonej wartości minimalnej.

Revit MEP

W programie Revit MEP istnieje możliwość ustalenia warunku służącego do wskazania, czy do każdego z pomieszczeń znajdujących się w modelu dostarczany jest wystarczający przepływ powietrza.

  1. W Przeglądarce projektu wybierz nazwę zestawienia.
  2. Na palecie Właściwości dla parametru Formatowanie kliknij opcję Edytuj.
  3. W opcji Pole wybierz pole do formatowania.
    Uwaga: Sprawdź, czy w oknie dialogowym wybrano pole do formatowania. Wybranie nowego pola w oknie dialogowym Formatowanie warunkowe nie oznacza określenia nowego warunku, ale dodanie dodatkowego warunku do pola wybranego w czynności opisanej w punkcie 3.
  4. Kliknij opcję Format warunkowy.

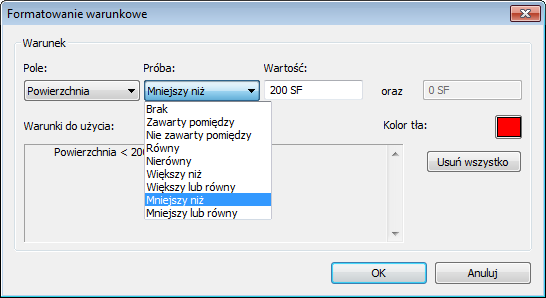

    Zostanie wyświetlone okno dialogowe Formatowanie warunkowe.

  5. W opcji Pole zostaje wyświetlone pole wybrane w czynności opisanej w punkcie 3.

    Lista rozwijana Pole zawiera wykaz pól znajdujących się w zestawieniu.

  6. Kliknij listę rozwijaną w opcji Sprawdź, aby wybrać regułę formatowania.
  7. Określ wartości warunkowe.

    Pola wartości stają się pojedynczym polem dla każdego warunku innego niż Zawarty pomiędzy lub Nie zawarty pomiędzy.

  8. W opcji Kolor tła kliknij próbkę koloru.

    Zostanie wyświetlone okno dialogowe Wybór koloru.

  9. Określ kolor tła komórki, a następnie kliknij przycisk OK.
  10. Opcjonalnie, aby do pola określonego w czynności opisanej w punkcie 3 zastosować dodatkowe warunki, wybierz listę rozwijaną Pole. Następnie wybierz regułę w opcji Sprawdź. Nowy warunek dotyczy tego pola (wiersza).

    W polu Warunki do użycia zostaną wyświetlone wybrane warunki. Aby zacząć od początku i dodać nowe warunki, usuń wybrane warunki, klikając przycisk Wyczyść wszystko.

  11. Jeśli podane warunki są spełnione, wówczas w uwzględnionych komórkach zestawienia zostaje wyświetlony odpowiedni kolor tła.
    Uwaga: W odniesieniu do arkuszy należy wybrać polecenie Pokaż format warunkowy na arkuszach z karty Formatowanie w oknie dialogowym Właściwości zestawienia. W tym wypadku stosowane jest formatowanie warunkowe w arkuszach projektu. Zostaną one wydrukowane zgodnie z ustawieniami.
