Sposób wyświetlania ukrytych linii betonowych elementów konstrukcyjnych

W programie Revit możliwa jest kontrola wyglądu zewnętrznego elementów betonowych ukrytych w widoku. Wygląd niewidocznych linii ścian, stropów, ram, słupów i elementów fundamentów jest sterowany przez następujące parametry widoku:

Uwaga: Aby ustawić żądany wzór ukrytych linii, kliknij kolejno kartę Zarządzajpanel Ustawienialistę rozwijaną Ustawienia dodatkoweWzory linii. Zobacz Wzory linii.

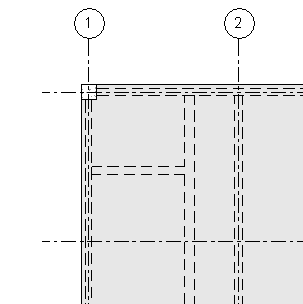

Stropy konstrukcyjne i belki umieszczone w betonowych ścianach

Należy zwrócić uwagę, że wyświetlanie na ekranie graficznym ukrytych linii może nie odzwierciedlać dokładnie wyjścia wektorowego. Niektóre krawędzie zakończeń ścian nie będą wyświetlane jako ukryte, a wszystkie krawędzie płyty stropowej będą wyświetlane w rzucie jako ukryte, jeśli będą przesłonięte przez płytę stropową.
