Reguły rzutowania analitycznego są oparte na obecności dodatkowych elementów w relacji z elementem, samego elementu (bez względu na to, czy jest to belka, słup, strop, czy ściana), kolejności utworzenia oraz określonych właściwościach rzutowania.
Odniesienia rzutowania dla elementów liniowych są zdefiniowane jako poziome i pionowe w stosunku do lokalnego układu współrzędnych belki. Pozioma płaszczyzna odniesień rzutowania (kierunek y) obejmuje siatki, boki i środek belki. Pionowa płaszczyzna odniesień rzutowania (kierunek z) obejmuje poziomy, górę belki, środek belki i dolną część belki. Nazwane płaszczyzny odniesienia są zawarte w poziomych i pionowych rzutowaniach, w odpowiednich miejscach. Wszystkie nachylone płaszczyzny są zawarte w każdym rzucie. Jeśli obie płaszczyzny rzutowania odnoszą się do nachylonej płaszczyzny odniesienia, punkt rzutowania jest prostopadły do nachylonej płaszczyzny przechodzącej przez położenie linii.

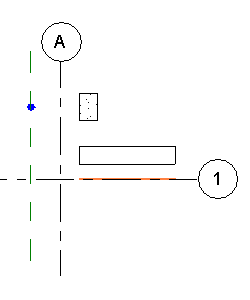

Liniowe modele analityczne mogą być rzutowane poziomo na określoną płaszczyznę odniesienia lub siatki. Na poniższej ilustracji kolumna jest rzutowana na płaszczyznę odniesienia równolegle do osi, a belka jest rzutowana na siatkę 1.
Domyślne połączenia analityczne | Słupy rzutowane na płaszczyznę odniesienia |
---|---|
![]() |
![]() |
Dla płaskich elementów, takich jak płyty stropowe konstrukcyjne i płyty fundamentowe można rzutować całą powierzchnię na płaszczyznę roboczą. Krawędzie powierzchni mogą również być rzutowane na płaszczyznę roboczą. Rzutowanie zachowuje płaski charakter tych elementów.
Stropy konstrukcyjne będą zawsze miały pierwszeństwo w wykrywaniu automatycznym.
