Dostosowywanie geometrii cięcia na końcu połączenia

    Istnieją dwa typy połączeń zakończeń belki: prostopadłe i ścięte. Narzędzie Połączenia belek/słupów umożliwia dopasowanie obydwu elementów przez usunięcie lub zastosowanie widocznego cięcia wyświetlanego w projekcie.

  1. Otwórz projekt w rzucie lub widoku 3D.
  2. Kliknij kolejno kartę Zmieńpanel Edycja geometrii (Połączenia belek/słupów).

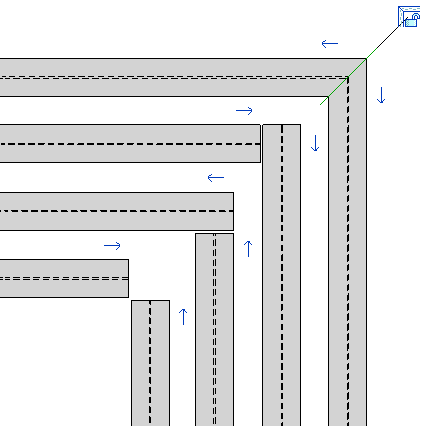

    W trybie edycji widoczne są kontrolki strzałek cięcia przy połączeniach końców belek (i, w razie potrzeby, słupów; zobacz temat Cięcie słupa).

  3. Na pasku opcji przefiltruj widoczne kontrolki połączenia w oparciu o następujące materiały: Stal, Drewno, Beton prefabrykowany i Inny.
  4. Kliknij kontrolkę strzałki cięcia, aby zmienić kierunek cięcia na wskazywany przez strzałkę.
    • Jeśli belka jest cięta, strzałka jest skierowana do połączenia.
    • Jeśli belka nie jest cięta, strzałka jest skierowana od połączenia.
    • Jeśli dwie współpłaszczyznowe belki z tej samej rodziny i o tym samym typie bez obrotu przekroju poprzecznego w połączeniu nie są cięte, połączenie staje się połączeniem ściętym.
    Uwaga: Dopasowywanie cięcia za pomocą narzędzia Połączenia belek/słupów nie spowoduje resetowania ani zmiany domyślnych ustawień przedłużeń w opcji Właściwości elementu, ustawień Symboliczna odległość cięcia ani dopasowań geometrii belki.
  5. W przypadku połączeń ściętych wszystkie inne belki należące do połączenia zostaną ucięte od połączenia ściętego. Można również kliknąć blokadę połączenia kątowego na ucios, która umożliwia blokowanie geometrii na średnim i wysokim poziomie szczegółowości.
