Typy podpory
Typy komponentów podpory są dostępne z 2 predefiniowanych rodzin systemowych:

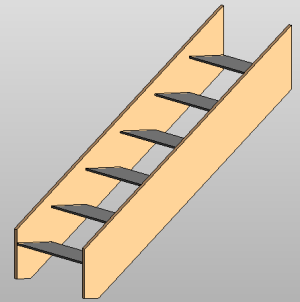

- Policzek (wyświetlany jest prostokąt i profile przekroju ceownika):

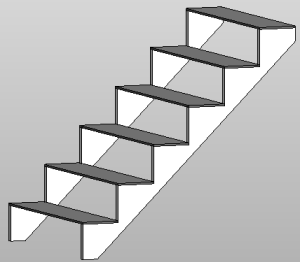

- Płyta:
Właściwości typu
| Nazwa | Opis |
|---|---|
| Materiały i wykończenia | |
| Materiał | Kliknij wartość, a następnie kliknij przycisk Przeglądaj, aby otworzyć okno dialogowe Materiały. Zobacz Materiały. |
| Wymiary | |
| Profil przekroju | Określa profil dla podpory w widoku przekroju. Wartością domyślną jest Prostokąt. |
| Odwróć profil przekroju | Wybierz tę opcję, aby odwrócić Kształt profilu podpory. Opcja ta jest pomocna w przypadku używania przekroju kształtu profilu, jak ceownik C, i potrzeba odwrócić kierunek profilu. |
| Głębokość konstrukcyjna na biegu | Określa głębokość podpory w miejscu, w którym nakłada się spójnie z biegiem. Głębokość jest mierzona prostopadle do podpory. Zobacz B na poniższych ilustracjach:   |
| Głębokość konstrukcyjna na spoczniku | Określa odległość między dolną powierzchnią stopnia spocznika i dolną powierzchnią podpory.  |
| Całkowita głębokość | Określa całkowitą głębokość podpory. Głębokość jest mierzona prostopadle do podpory. Zobacz A na poniższych ilustracjach: |
| Szerokość | Określa szerokość lub grubość podpory.  |
| Dane identyfikacyjne | |
| Zobacz temat Właściwości typu komponentu schodów dla definicji danych identyfikacyjnych. | |
