Obciążenia punktowe

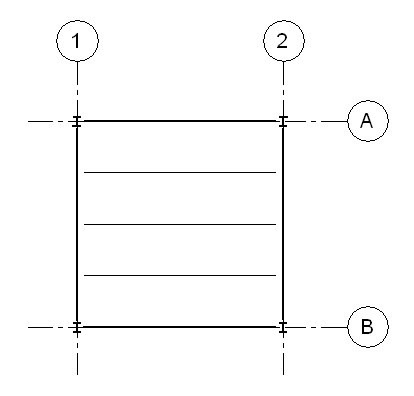

1. Otwórz poziom rzutu konstrukcyjnego - rzut analityczny z modelem rzutu ramy podobnym do przedstawionego.

   Uwaga: Umieść obciążenia na widoku analitycznym poziomu rzutu konstrukcyjnego. Aby uzyskać więcej informacji na temat widoków analitycznych, zobacz temat Wizualizacja.
2. Kliknij kolejno kartę analizypanel obciążeńObciążenia.
3. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia Obciążenie punktowe.
4. Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia. Informacje o przypadku obciążenia znajdują się w temacie Dodawanie przypadku obciążenia lub charakteru obciążenia.
5. Dla parametru Zorientuj wybierz opcję Projekt lub Płaszczyzna robocza.
6. W modelu odpowiednio umieść obciążenia punktowe, np. w środku belki.

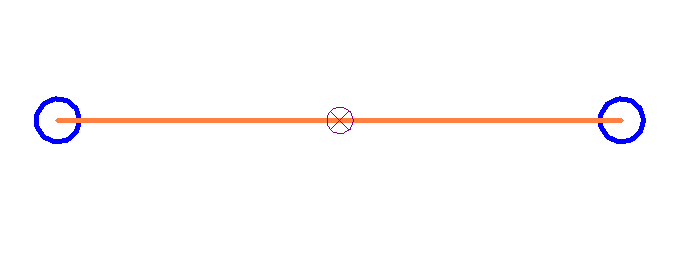

   Widok rzutu obciążenia punktowego umieszczonego za pomocą układu współrzędnych projektu skierowanego w stronę ujemnych wartości osi z.
