Można utworzyć układ belek niepłaskich, w którym wysokość belki definiowana jest przez linie szkicu.

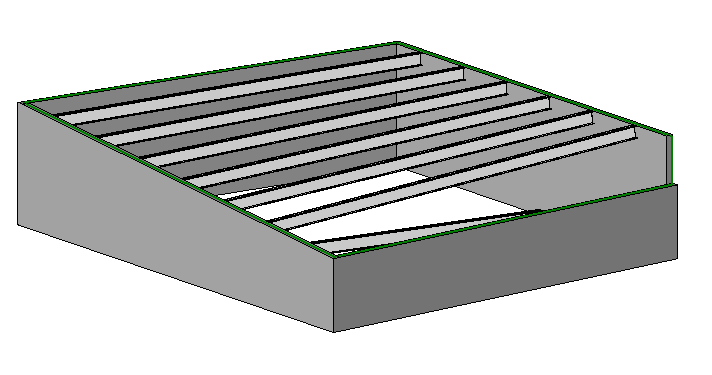

Układ belek 3D
Zwróć uwagę na linie naszkicowanej belki
- Nachylenie można definiować, jeśli użyto narzędzia Wskaż podpory.
- Posiadające belkę jako podporę zawsze definiują nachylenie.
- Używające ściany jak podpory mają właściwość Definiuje nachylenie, którą można edytować. Domyślną wartością jest prawda (true).
Wysokość końca belki w układzie belek określana jest następująco:
- Jeśli koniec belki połączony jest z linią szkicu definiującą nachylenie, belka połączona jest z górną częścią związanej z nią podpory.

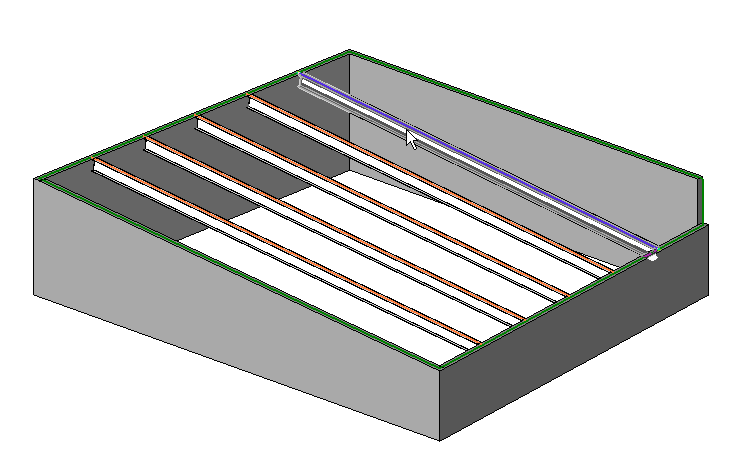

Zdefiniuj nachylenie
- Jeśli linia szkicu nie definiuje nachylenia, koniec belki podnoszony jest do płaszczyzny zdefiniowanej przez punkty końcowe dwóch najbliższych linii szkicu definiujących nachylenie.

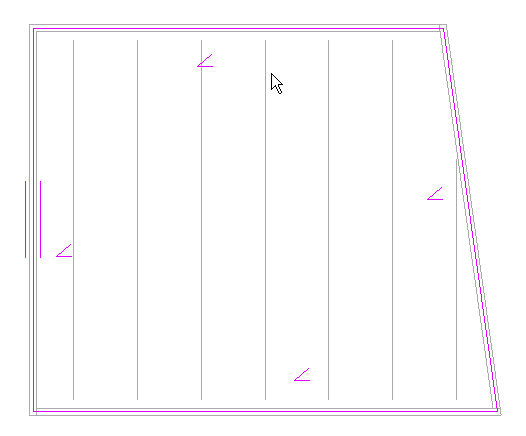

Układ belek podniesiony przez najbliższe linie szkicu
- Jeśli brak linii szkicu definiujących nachylenie, układ belek posiada właściwości układu belek 2D.
Aby dodać układ belek 3D
- Kliknij kolejno kartę Konstrukcja
panel Konstrukcja
Układ belek.
- Na palecie Właściwości, w obszarze Więzy wybierz opcję 3D.
