Szablon widoku jest zbiorem właściwości widoku, takich jak skala, dziedzina, poziom szczegółowości i ustawienia widoczności. Użyj szablonów widoku, aby zastosować standardowe ustawienia do widoków. Szablony widoku służą zapewnieniu zgodności ze standardami biura i spójności dokumentacji konstrukcyjnej.
Przed utworzeniem szablonów widoku należy rozważyć sposoby korzystania z widoków. Dla każdego typu widoku (rzutu, widoku elewacji, przekroju, widoku 3D itd.), należy wybrać styl, który ma być używany. Na przykład architekt może używać wielu stylów widoków rzutów kondygnacji, takich, jak moc i sygnał, podział, rozbiórka, meble i powiększenie.
Dla każdego stylu można utworzyć szablon w celu kontrolowania ustawień nadpisania kategorii widoczności/grafiki, skal widoku, poziomów szczegółowości, opcji wyświetlania grafiki i innych.
Przykłady

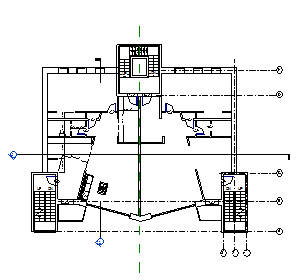

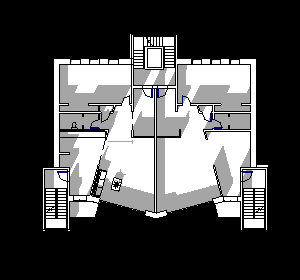

Następujące przykłady pokazują rzut konstrukcji i prezentację rzutu. Można utworzyć szablon widoku dla każdego stylu z wstępnie zdefiniowanymi ustawieniami widoczności i grafiki.
- Zastosuj do widoku właściwości z szablonu widoku. Późniejsze zmiany szablonu widoku nie mają wpływu na widok.
- Po przypisaniu szablonu widoku do widoku można utworzyć łącze między szablonem i widokiem. Późniejsze zmiany w szablonie widoku będą automatycznie stosowane do wszystkich połączonych widoków.
Można użyć szablonów widoku, aby sterować widokami w następujący sposób:
Szablony widoków można przenosić z jednego projektu do innego.
