Nadpisywanie widoczności i wyświetlania grafiki poszczególnych elementów

Uwaga: Jeśli zachodzi potrzeba nadpisania widoczności i wyświetlania grafiki dla kategorii elementów, zobacz tematy Nadpisywanie wyświetlania grafiki kategorii elementów i Określanie widoczności kategorii elementu. Można również nadpisać wyświetlanie grafiki pojedynczych elementów, używając narzędzia Edycja linii. Zobacz temat Zmiana stylu linii elementów
  1. Otwórz widok, w którym ma zostać nadpisana widoczność lub wyświetlanie grafiki pojedynczych elementów.
  2. W obszarze rysunku kliknij prawym przyciskiem myszy element, który chcesz nadpisać i kliknij polecenie Nadpisz elementy graficzne w widokuWedług elementu.

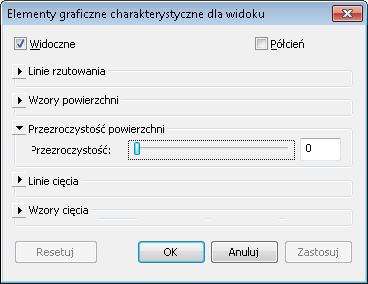

    Zostanie otwarte okno dialogowe Elementy graficzne charakterystyczne dla widoku i zostaną wyświetlone bieżące ustawienia widoczności i wyświetlania grafiki dla elementu. Aby wyświetlić szczegóły ustawienia, może być wymagane rozwinięcie kategorii.

  3. Wykonaj wymagane zmiany ustawień w oknie dialogowym Elementy graficzne charakterystyczne dla widoku.
    Uwaga: Dla elementów opisu, importu i szczegółu wyświetlane są wyłącznie odpowiednie opcje nadpisywania.
    • Widoczny: pokazuje lub ukrywa elementy w widoku.
    • Półcienie: wtapia kolor linii elementu w kolor tła widoku. Po wybraniu tej opcji, wszystkie grafiki linii (włącznie ze wzorami wypełnienia) oraz wypełnienia pełne są rysowane z użyciem półcieni. Opcja Półcienie nie ma wpływu na kolor materiału w widokach cieniowanych. Zobacz Półcienie/podrys.
    • Linie rzutowania: edytuj szerokość, kolor i wzór linii.
    • Wzory powierzchni: edytuj widoczność, kolor i wzór.
    • Przezroczystość powierzchni: wyświetla linie tylko dla elementów, nie dla powierzchni. Użyj suwaka Przezroczystość, aby ustawić procent przezroczystości powierzchni.
    • Linie cięcia: edytuj szerokość, kolor i wzór linii.
    • Wzory cięcia: edytuj widoczność, kolor i wzór.

    Po edytowaniu powyższych wartości możesz kliknąć przycisk Zastosuj, aby pozostawić otwarte okno dialogowe Elementy graficzne charakterystyczne dla widoku i jednocześnie wyświetlić zmiany modelu.

  4. Po zakończeniu kliknij przycisk OK.
Uwaga: Nadpisania indywidualnych elementów nie są zapisywane w szablonach widoków.
