Eksportowanie przecinającej się geometrii

Jeśli model zawiera przecinającą się geometrię (np. tłoczenie przechodzące przez powierzchnię ściany), w programie Revit nie zostaną utworzone nowe krawędzie wzdłuż linii przecięcia. W związku z tym podczas eksportowania w programie Revit błędnie mogą zostać usunięte linie ukryte. Jeśli eksportowany jest widok projektu z włączonymi liniami ukrytymi, rezultaty widoczne po otwarciu tego widoku w innej aplikacji CAD mogą być nieoczekiwane. Zobacz Styl wizualny Ukryte linie.

Aby zobaczyć wszystkie widoczne linie, zaleca się utworzenie otworu w jednej z powierzchni przed przeprowadzeniem przez nią innej powierzchni lub połączenie geometrii tak, żeby utworzona została krawędź.

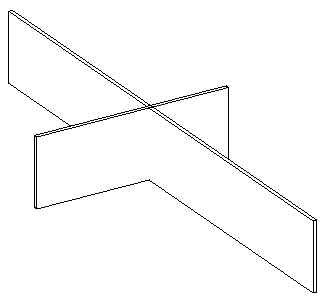

Przecinająca się ściana i tłoczenie — tryb ukrytych linii (brak krawędzi w miejscach przecięcia powierzchni)
