Krawędzie płyty piętra

Dodajesz krawędzie płyty stropowej przez wybranie krawędzi poziomych pięter. Możesz również wybrać linie modelu.

1. Kliknij opcję (Strop: krawędź płyty stropowej).

   Gdzie to jest?

   • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Strop(Strop: krawędź płyty stropowej)
   • Karta Konstrukcjapanel Konstrukcjalista rozwijana Strop (Strop: krawędź płyty stropowej)
2. Podświetl poziome krawędzie podłóg i kliknij, aby umieścić krawędź płyty stropowej.

   Możesz również kliknąć linie modelu. Gdy klikniesz krawędzie, program Revit potraktuje je jako jedną ciągłą krawędź płyty stropowej. Jeśli segmenty krawędzi płyt stropowych spotykają się w narożnikach, łączą się w sposób ścięty.

3. Aby zakończyć bieżącą krawędź płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel Umieszczanie Rozpocznij ponownie krawędź płyty stropowej.
4. Aby rozpocząć kolejną krawędź płyty stropowej, przesuń wskaźnik na nową krawędź i kliknij, aby ją umieścić.
5. Aby zakończyć umieszczanie krawędzi płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel WybierzZmień.

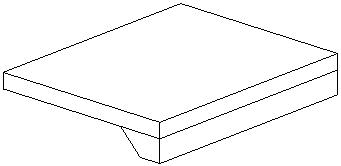

   Płyta stropowa dodana do piętra

Wskazówki

• Możesz umieścić krawędzie płyty stropowej w widokach 2D (takich jak rzut czy widok przekroju) lub w widokach 3D. Obserwuj pasek stanu, aby odnaleźć właściwe odniesienia. Jeśli na przykład umieszczasz krawędzie płyty stropowej na piętrze, pasek stanu może się wyświetlić: Piętro : Parter: Odniesienie.
• Aby podświetlić odniesienie, podczas umieszczania krawędzi płyty stropowej w przekroju umieść wskaźnik obok rogów stropu.
