Projektowanie powtarzalnych komponentów jest bardzo podobne do szkicowania bryły projektu koncepcyjnego. Używane są te same narzędzia do modelowania, które wykorzystuje się w przypadku projektowania form. Istnieją jednak następujące ograniczenia:
- Istnieje tylko jeden rzut podłogi (poziom) zdefiniowany przez siatkę powtarzalnych płytek.
- Nie ma widoków elewacji.
- Nie ma domyślnych pionowych płaszczyzn odniesienia, ale płaszczyzny odniesienia mogą być zdefiniowane przez geometrię.
Linie, krzywe i splajny
Narysuj punkty odniesienia, linie i geometrię zamkniętej pętli, aby zaprojektować i zmodyfikować powtarzalny komponent. Podczas gdy punkty odniesienia z szablonu nie mogą być przesuwane poziomo, dl linii odniesienia z szablonu można dodawać punkty sterujące w celu zmiany ich geometrii.
Tematy pokrewne
Tłoczenia i formy

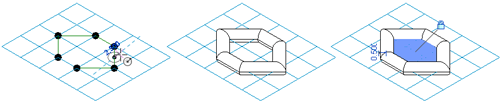

Używając naszkicowanych linii i geometrii, utwórz tłoczenia formy i wycięcia, aby nadać komponentowi wymiar.
Temat pokrewny
Wzorce postępowania
- Przed zastosowaniem komponentów podziel powierzchnię i utwórz na niej wzór.
- Pracuj z warunkami komórki obwiedni ustawionymi na wartości Pusta i Wystająca, gdy jest to możliwe. Gdy ustawiona jest wartość Częściowy, wzrasta wielkość pliku, co pociąga za sobą wzrost wymagań dotyczących pamięci. Wczytywanie powtarzalnych komponentów i modyfikowanie brył koncepcyjnych z zastosowanymi powtarzalnymi komponentami może w tym stanie potrwać dłużej niż oczekiwano.
- Podczas pracy z zamkniętymi formami wybierz wzory, które będą się dobrze łączyć.
- Pracuj z wieloma oknami, aby usprawnić proces roboczy projektowania rodziny powtarzalnych komponentów.
Aby zaprojektować rodzinę powtarzalnych komponentów
- Otwórz rodzinę powtarzalnych komponentów.
- Otwórz bryłę projektu koncepcyjnego (widok 3D, rzut podłogi lub oba).
- Kliknij kolejno kartę Widok
panel Okna
Sąsiadująco.
Projektowanie w taki sposób umożliwia pracę w rodzinie powtarzalnych komponentów i poznanie sposobu wyświetlania w bryle projektu koncepcyjnego.
