Aktualizacja zestawień rozdzielnic

Użyj tej procedury, aby zaktualizować istniejące zestawienia rozdzielnic do nowej wersji programu Revit.

  1. Uaktualnianie projektów do nowej wersji programu Revit.

    Nowe szablony domyślne są stosowane automatycznie (wg typu) do zestawień rozdzielnic, które nie zostały jeszcze umieszczone w arkuszu.

    W przypadku zestawień rozdzielnic, które zostały umieszczone w arkuszach, program Revit tworzy jeden plik szablonu użytkownika oparty na pierwszym zestawieniu rozdzielnic, jaki napotka, i nadaje mu nazwę Szablon rozgałęzienia przed wersją 2011 lub Szablon tablicy rozdzielczej przed wersją 2011.

  2. Ten szablon niestandardowy jest stosowany do zestawień rozdzielnic już umieszczonych w arkuszach w zaktualizowanym projekcie.

    W przypadku zestawień rozdzielnic, które zostały uaktualnione do szablonu użytkownika:

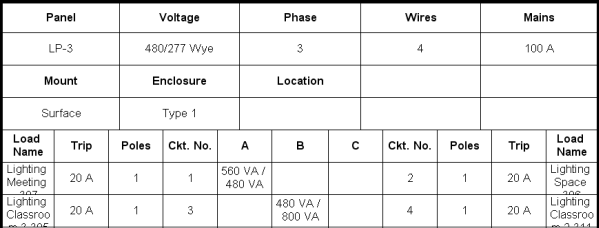

    • Panel i związane z nim wiersze są przenoszone do nagłówka.

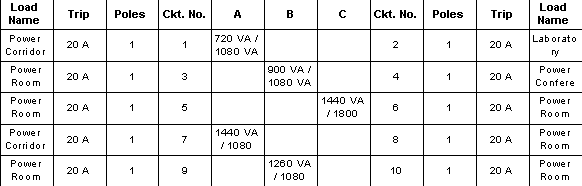

    • Pełna tabela obwodów i wiersz Faza A są przenoszone do tabeli obwodów.

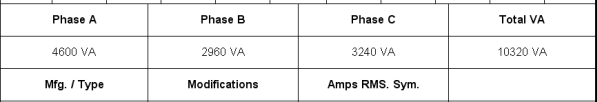

    • Wiersz Produkcja/Typ jest przenoszony do stopki.
    • Część Podsumowanie obciążeń nie jest wyświetlana.
  3. Dla każdego typu panelu w projekcie otwórz skojarzony z nim szablon niestandardowy i w razie potrzeby dopasuj format, aby zachować poprzedni wygląd.

    LUB

    Edytuj szablon domyślny dla każdego typu zgodnie ze standardem przyjętym w danej firmie.

  4. Zastosuj zmodyfikowany szablon do innych zestawień rozdzielnic w projekcie. Zobacz Zastosowanie szablonu do zestawień rozdzielnic.
