Wyciągnięcia po ścieżce ze zmianą profilu

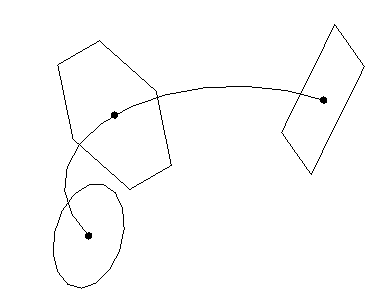

W środowisku projektowania koncepcyjnego wyciągnięcie po ścieżce ze zmianą profilu jest tworzone z co najmniej dwóch profili 2D, które są przeciągane po ścieżce. Profil składa się z linii narysowanych prostopadle do linii definiującej ścieżkę.

Uwaga: W wypadku tworzenia rodziny komponentów za pomocą szablonu innego niż modelowania bryłowego czy komponentu adaptacyjnego zobacz temat Tworzenie wyciągnięcia po ścieżce ze zmianą profilu.

Aby utworzyć wyciągnięcie po ścieżce ze zmianą profilu.

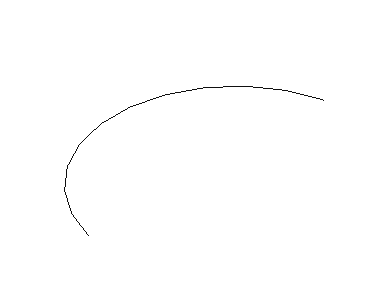

  1. Kliknij narzędzia znajdujące się na karcie Utwórzpanel Rysuj i narysuj szereg połączonych linii tworzących ścieżkę.

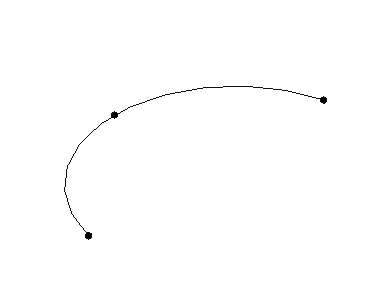

  2. Kliknij kolejno kartę Utwórz panel Rysuj Element punktowy i umieść punkty odniesienia dla profili wyciągnięcia po ścieżce ze zmianą profilu wzdłuż ścieżki.

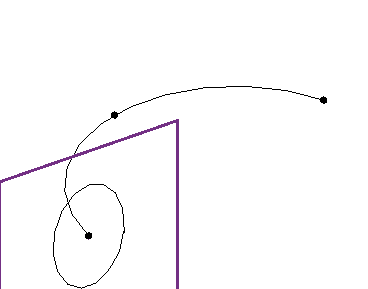

  3. Wybierz punkt odniesienia i narysuj zamknięty profil na jego płaszczyźnie roboczej.
  4. W ten sam sposób narysuj profile dla pozostałych punktów odniesienia.
  5. Wybierz ścieżkę i profile.

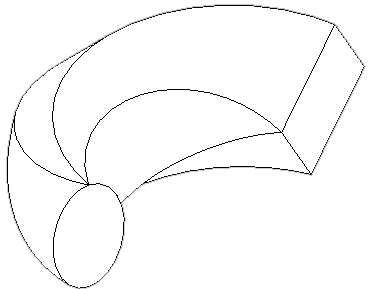

  6. Kliknij kolejno kartę Zmień | Liniepanel Forma Utwórz formę. Zobacz Uzyskiwanie dostępu do narzędzia Utwórz formę.
