Cięcie prostokątnych otworów w ścianach

Ta procedura służy do cięcia prostokątnych otworów w prostych lub zakrzywionych ścianach. (Aby uzyskać informacje na temat cięcia otworów okrągłych lub wielobocznych, zobacz temat Edycja profilu ściany).

Przykład architektoniczny

Widok otworu w ścianie łukowej

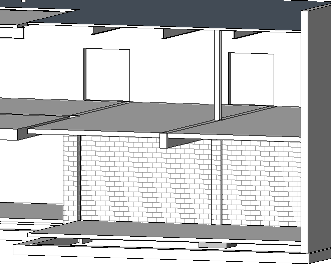

Przykład konstrukcyjny

Widok otworu w ścianie

Aby wyciąć w ścianie otwór prostokątny:

1. Otwórz widok elewacji lub przekrój umożliwiający dostęp do ściany, w której ma zostać wykonany otwór.
2. Kliknij opcję (Otwór w ścianie).

   Gdzie to jest?

   • Karta Architektura panel Otwór (Otwór w ścianie).
   • Kliknij kolejno kartę Konstrukcja panel Otwór (Otwór w ścianie).
3. Wybierz ścianę, w której umieści się otwór.
4. Narysuj prostokątny otwór.

   Po określeniu ostatniego punktu otworu wyświetla się otwór.

5. Aby zmodyfikować otwór, kliknij Zmień i wybierz otwór.

   Można użyć uchwytów przeciągania, aby zmienić rozmiar i położenie otworu. Można również przeciągać go do nowego położenia na tej samej ścianie i dodać wymiary do otworu.

   Przykład



   Modyfikowanie wybranego otworu
