Rzędna belki na połączeniu słupa

Można określić, jak położenie belki jest zmieniane parametrycznie w pionie, gdy zmianie ulega wielkość połączonego słupa. Właściwości wystąpienia belki Typ zamocowania początku i Typ zamocowania końca określają orientację końców belki. Typ zamocowania można ustawić jako Rzędna końca (ustawienie domyślne) lub Odległość.

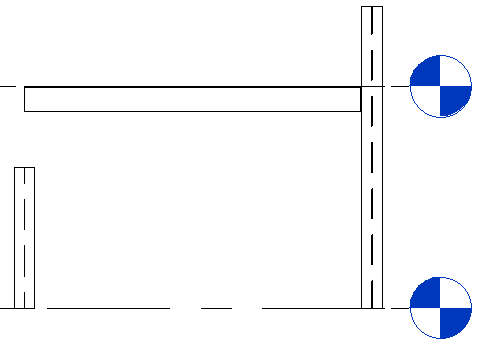

Ustawienie Rzędna końca orientuje końce belki na rzędną, na której belka była modelowana. Na poniższej ilustracji przedstawiono ustawienie Rzędna końca dla parametru Typ zamocowania początku oraz skrócony lewy słup.

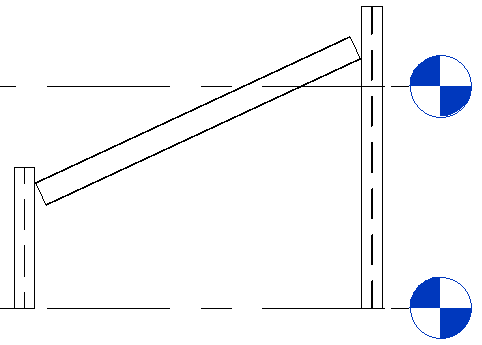

Ustawienie Odległość orientuje końce belki na położenie połączenia słupa. Na poniższej ilustracji przedstawiono ustawienie Odległość dla parametru Typ zamocowania początku oraz skrócony lewy słup.

Jeśli zachodzi taka potrzeba, można określić, do którego końca słupa odnosi się właściwość wystąpienia elementu Koniec odniesionego słupa. Jest ona zdefiniowana jako góra lub podstawa u może być zdefiniowana zarówno dla zamocowania końca, jak i początku belki.

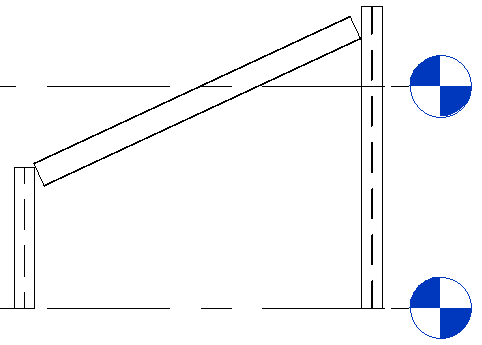

Ponadto można odsunąć typ zamocowania odległość, definiując właściwości wystąpienia elementu Odległość zamocowania początku i Odległość zamocowania końca. Odsunięcie to jest określane na podstawie właściwości Koniec odniesionego słupa. Na poniższej ilustracji przedstawiono zdefiniowane odległości zamocowania początku i końca.
