Edytor nachylenia umożliwia określenie wielkości i kierunku nachylenia dla całych systemów rur, części systemów lub poszczególnych segmentów rur. Za pomocą tej funkcji można pominąć zastosowanie nachylenia, dopóki użytkownik nie ułoży całego systemu.
- Wyróżnij rurociąg w przekroju, w którym chcesz dostosować nachylenie, naciśnij klawisz Tab jeden lub więcej razy, aby wyróżnić segmenty, w których chcesz zastosować nachylenie i kliknij, aby wybrać rurociąg.
- Kliknij kolejno kartę Zmień | Rury
panel Edytuj
Nachylenie, aby włączyć narzędzia do korygowania nachylenia rur i przejść w przekroju. - W oknie edytora nachylenia, w panelu Nachylenie wybierz wartość w polu Wartość nachylenia.

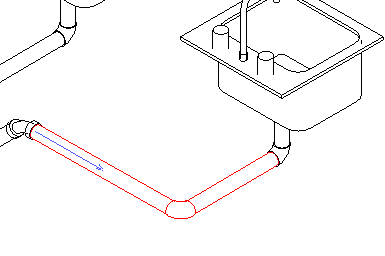

Zostaje wyświetlona strzałka na końcu odniesienia. Koniec odniesienia dla nachylenia jest ustawiony jako najniższy punkt w wybranym przekroju rurociągu.

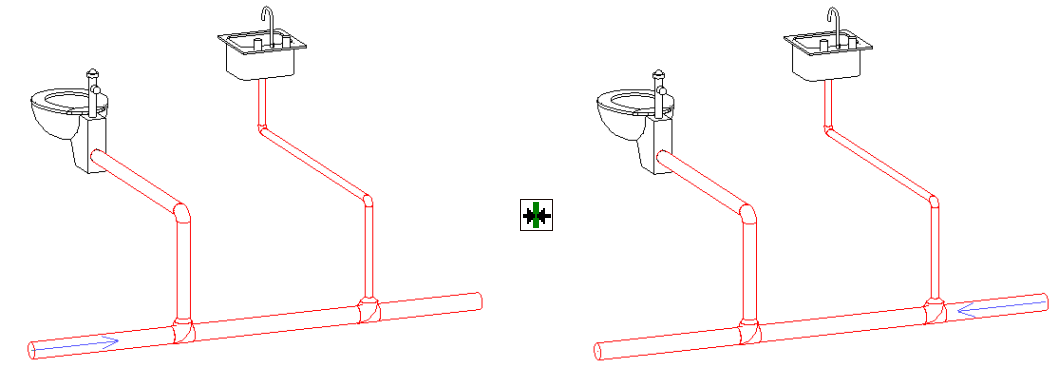

Jeśli istnieje więcej niż 1 rozgałęzienie na tej samej wysokości, dostępna jest opcja
Punkt kontrolny nachylenia. Jeśli występuje tylko 1 rozgałęzienie, które ma służyć jako odniesienie, punkt kontrolny nachylenia jest niedostępny. - Kliknij opcję Punkt kontrolny nachylenia, aby określić koniec odniesienia dla nachylenia.
Każde kliknięcie powoduje wybór odniesienia zgodnie ze wskazaniem strzałki w każdym rozgałęzieniu.
Strzałka wyświetla wybrane rozgałęzienie.
- Po uzyskaniu zadowalających ustawień nachylenia rurociągu kliknij opcję
Zakończ, aby zastosować nachylenie do rurociągu i zamknij edytor nachylenia. Kliknij przycisk
Anuluj, aby zamknąć edytor nachylenia bez zastosowania zmian.
