Wyciągnięcia po ścieżce

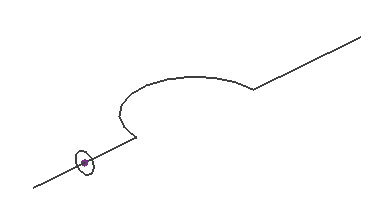

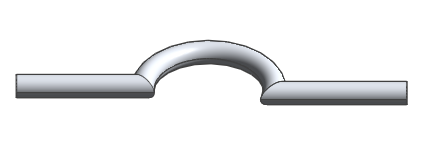

W środowisku projektowania koncepcyjnego wyciągnięcie po ścieżce jest tworzone z profilu 2D, który jest przeciągany po ścieżce. Profil składa się z linii narysowanych prostopadle do linii lub szeregu linii definiujących ścieżkę. Wyciągnięcie po ścieżce można utworzyć, wybierając profil i ścieżkę, a następnie klikając narzędzie Utwórz formę.

Ścieżki składające się z wielu segmentów mogą być wykorzystywane do tworzenia wyciągnięcia po ścieżce, jeśli profil jest tworzony z zamkniętych pętli. Jeśli profil nie jest zamknięty, nie jest on przeciągany wzdłuż ścieżki składającej się z wielu segmentów. Jeśli ścieżkę stanowi segment składający się z jednej linii, do utworzenia wyciągnięcia po ścieżce użyj otwartego profilu.

Uwaga: W wypadku tworzenia rodziny komponentu za pomocą szablonu innego niż szablon modelowania bryłowego lub komponentu adaptacyjnego zapoznaj się z tematem Tworzenie wyciągnięcia po ścieżce.

Aby utworzyć wyciągnięcia po ścieżce składające się z wielu segmentów

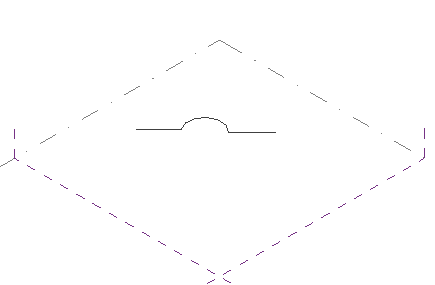

  1. Kliknij kolejno kartę Utwórzpanel RysujLinia i narysuj szereg połączonych linii tworzących ścieżkę.

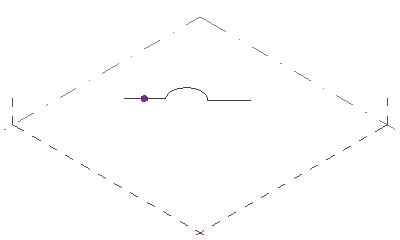

  2. Kliknij kolejno kartę Utwórz panel Rysuj (Element punktowy) i kliknij wzdłuż ścieżki, aby umieścić punkt odniesienia.

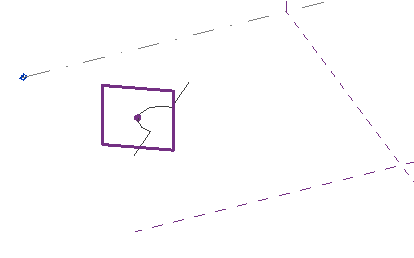

  3. Wybierz punkt odniesienia. Zostanie wyświetlona płaszczyzna robocza.

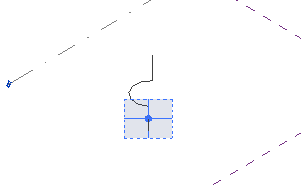

  4. Narysuj zamknięty profil na płaszczyźnie roboczej.
  5. Wybierz linię i profile.
  6. Kliknij kolejno kartę Zmień | Liniepanel Forma (Utwórz formę). Zobacz Uzyskiwanie dostępu do narzędzia Utwórz formę.
