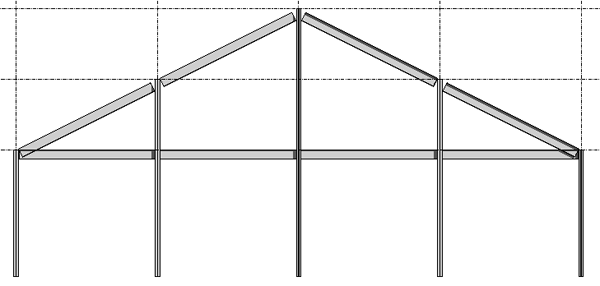

Opcja Przyciąganie 3D umożliwia utworzenie nowej belki w dowolnym widoku przez przyciągnięcie do innych elementów konstrukcyjnych. Oznacza to, że belki i stężenia można szkicować poza bieżącą płaszczyzną roboczą. Na przykład, gdy włączona jest funkcja przyciągania 3D, belki dachowe będą przyciągane do szczytów słupów bez względu na rzędną.
Przyciąganie 3D jest również użyteczne w przypadku tworzenia układów nachylonych belek. Zobacz Modelowanie belek nachylonych.
Aby użyć opcji Przyciąganie 3D
- Kliknij kolejno kartę Konstrukcja
panel Konstrukcja
Belka. - Na pasku opcji kliknij opcję Przyciąganie 3D.
- Kliknij dowolny element konstrukcyjny, aby określić punkt początkowy belki. Uwaga: Jeśli opcja Przyciąganie 3D jest włączona, można dokładnie wybrać punkt końcowy dowolnego elementu konstrukcyjnego, niezależnie od tego, na której płaszczyźnie znajduje punkt końcowy.
- Kliknij inny element konstrukcyjny, aby określić punkt końcowy belki.
