Kontrolka 3D
Kontrolka manipulacji wyświetlana po wybraniu powierzchni, krawędzi lub wierzchołków. Jest ona również wyświetlana na wybranym punkcie. Zobacz Modyfikowanie form.
-

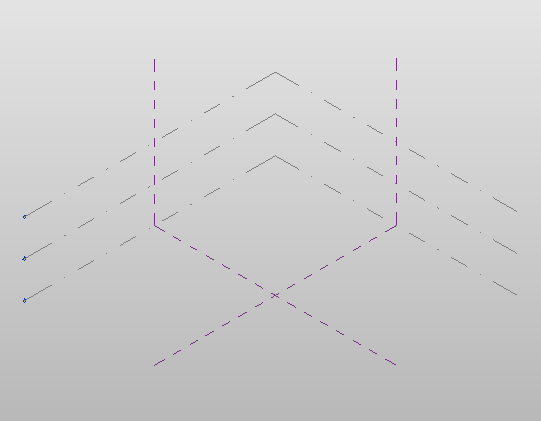

Poziom 3D
Ograniczona pozioma płaszczyzna, która służy jako odniesienie dla form i punktów znajdujących się na poziomie. Poziomy 3D są wyświetlane w środowisku projektowania koncepcyjnego podczas przesuwania nad nimi wskaźnika w obszarze rysunku. Można je ustawić jako płaszczyzny robocze.
-
Płaszczyzna odniesienia 3D
Płaszczyzna 3D używana do rysowania linii tworzących formę. Płaszczyzny odniesienia 3D są wyświetlane w środowisku projektowania koncepcyjnego. Można je ustawić jako płaszczyzny robocze.
-
Płaszczyzna robocza 3D
Płaska powierzchnia, na której można rysować linie w celu utworzenia formy. Poziomy 3D i płaszczyzny odniesienia 3D mogą być ustawione jako płaszczyzny robocze. Są one automatycznie wyświetlane w środowisku projektowania koncepcyjnego podczas przesuwania nad nimi wskaźnika w obszarze rysunku.
-
Forma
Powierzchnia lub bryła 3D lub 2D utworzona za pomocą narzędzia
Utwórz formę. Zobacz Formy. -
Wyciągnięcie złożone
Forma utworzona z kilku linii (pojedynczych segmentów, łańcuchów lub pętli) narysowanych na równoległych lub nierównoległych płaszczyznach roboczych.
-
Profil
Pojedyncza krzywa lub zbiór krzywych połączonych na końcach używanych pojedynczo lub w łącznie w celu utworzenia geometrii elementu formy za pomocą obsługiwanych technik budowania geometrii: tłoczenia, wyciągnięcia złożonego, wyciągnięcia po ścieżce, obrotu profilu i powierzchni.
